专业功放电路图（制作的高保真OCL功放电路）

TDA2030A是前些年常用的一款高保真功放IC，其采用TO220-5封装，体积小巧，输出功率大，工作电压范围宽，外围电路简单，并且内部设有多种保护电路，即使电源极性接错亦不会损坏，非常适合电子初学者用来DIY功放。

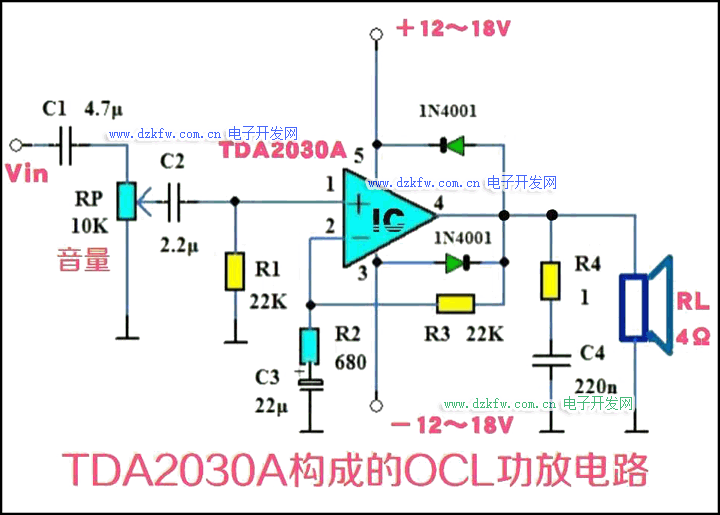

▲ TDA2030A构成的OCL功放电路。

TDA2030A是常用的一款大功率高保真功放IC，其工作电压范围为±6～±22V，静态工作电流为50mA，输入阻抗可达5MΩ（典型值）。在电源电压为±16V，RL为4Ω时，输出功率可达18W（谐波失真度THD＝0.5%）。TDA2030A内部设有过流保护、过热保护等电路，若出现负载开路，输出对地短路或电源极性接反，一般不会损坏IC。

上图中RP为音量电位器。两个1N4001二极管为保护二极管。整个电路的闭环放大倍数由电阻R2和R3决定。减小R2的阻值或增大R3的阻值皆可提高电路的放大倍数。由于电路的放大倍数若过大，虽然灵敏度提高了，但电路的失真度及工作稳定性却变差了，故电阻R2和R3一般采用图示数值。

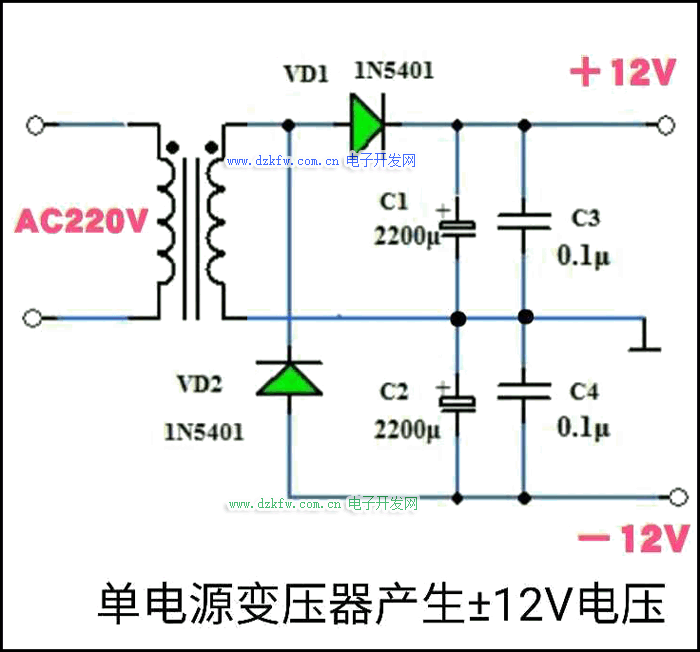

▲ 单电源变压器产生双电压的整流电路。

上图所示的OCL功放电路在±10～±18V电压范围内皆可正常工作。若大家有双电源的变压器，可以采用一般的整流滤波电路来获得正负对称的双电源。若大家手里只有单电源变压器，可以按上图所示的整流滤波电路连接，这样用单电源变压器即可输出正负对称的双电压。由于电路的工作电流较大，故上图中的两个整流二极管VD1和VD2可选用整流电流为3A的1N5401整流二极管（常用的1N4001的整流电流仅有1A）。图中的滤波电容C1～C4选用耐压值为35V的电容即可。

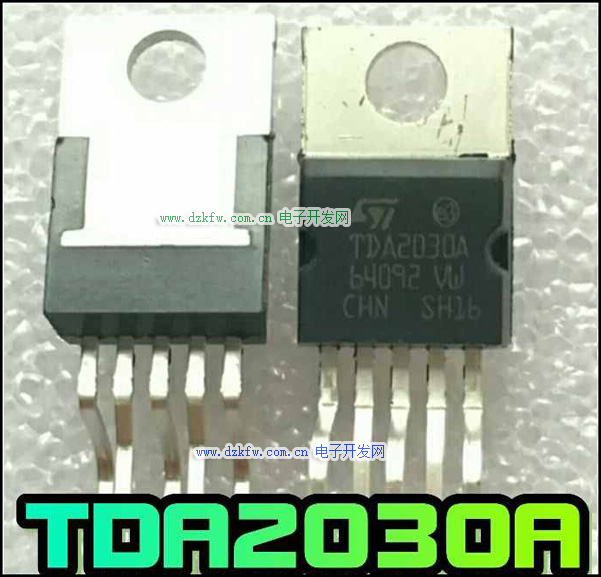

▲ TO220-5封装的TDA2030A。

上图为TO220-5锯齿形封装的TDA2030A，面对型号，其左端第一个引脚为①脚，使用时不要接错。

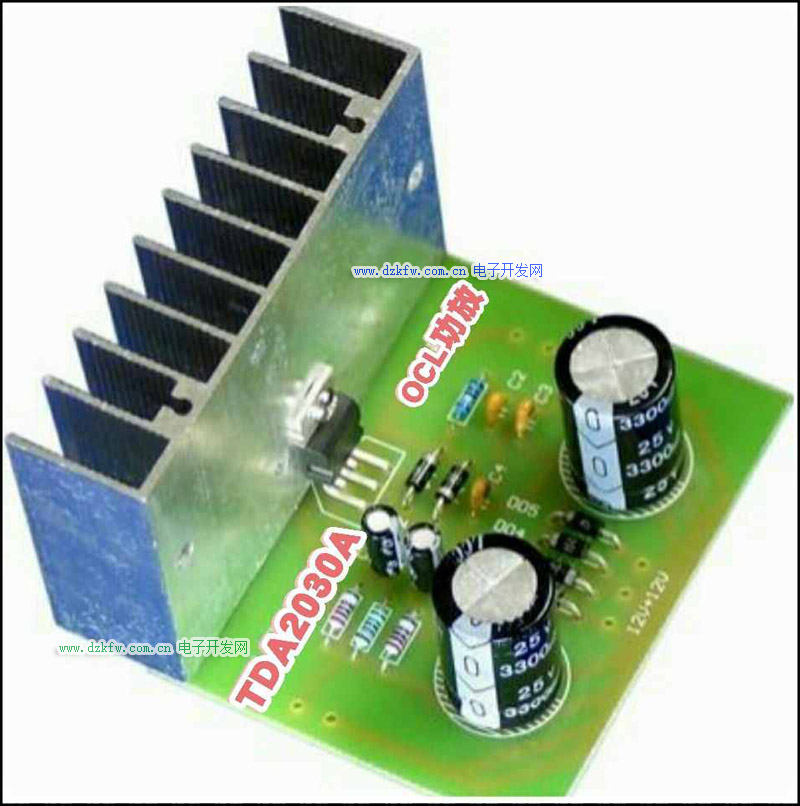

▲ 成品的TDA2030A功放板。

制作时，输入耦合电容C1和C2最好选用无极性的独石电容。所有电阻皆采用噪声小的金属膜电阻。另外，在选购TDA2030A时要注意，型号中不带后缀字母A的TDA2030的最高工作电压为±18V（TDA2030A为±22V），并且其输出功率也没有TDA2030A的大。

顺便说一下，TDA2030A亦可以采用单电源供电，此时只要将其同相输入端①脚偏置在二分之一电源电压处，并在输出端④脚接一个输出耦合电容即可。单个的TDA2030A的输出功率没有LM1875的大，若想获得更大的输出功率，可以使用两个TDA2030A接成BTL功放，此时在电源电压为±16V，RL为8Ω时，输出功率可达34W。
