会员注册TDA7240A这款专为汽车音响设计的20W功放IC,内部由两个放大电路组成,直接应用在BTL状态,外围电路极简.工作电压范围:18--40V 单电源供电，各端脚作用如下:①脚信号反馈；②接地；③脚输入端；④脚j电源地；⑤脚为输出端；⑥脚为电源+；⑦脚为输出端。

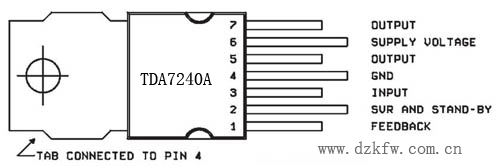

TDA7240A封装引脚功能

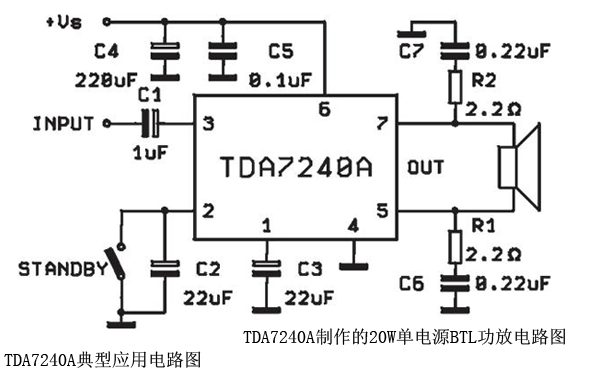

TDA7240A典型应用电路图
电子开发网
★电路公式手册，最新版《电子电路公式计算器》，电路公式查询手册 电路公式计算器【电子从业人员必备手册】
☆十天学会单片机实例100 c语言 chm格式。资料内容详细，覆盖例子多，内容广【电子从业人员必备手册】
TDA7240A制作的20W单电源BTL功放电路图
作者：佚名 文章来源：本站原创 点击数：3182 更新时间：2017-11-24
Tags：TDA7240A,电路图,功放电路
