D类音频功率放大集成电路MP7720

作者:佚名    文章来源:本站原创    点击数:2563    更新时间:2017-7-3

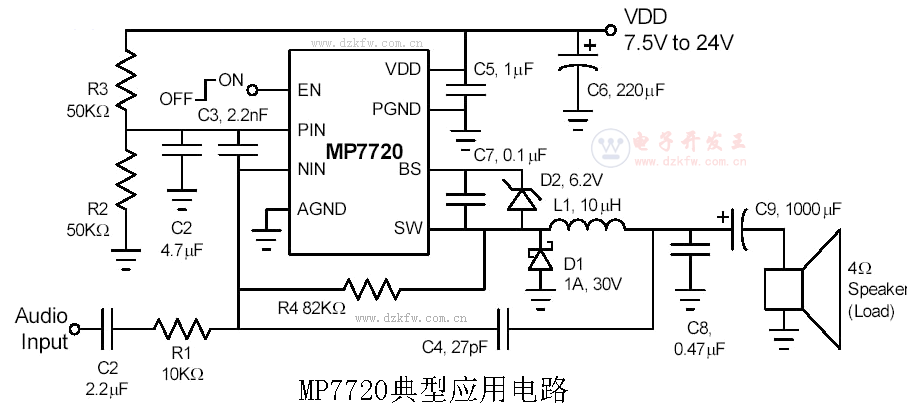

功放电路图  MP7720典型应用电路:

MP7720典型应用电路,D类功放电路图

  MP7720是一个单声道的D类音频功率放大器,采用单端输出,仅需单电源即可工作。该集成电路具有以下特点:

  1. 在20V电源电压、负载4欧姆时,输出功率20W。
  2. 20W输出时效率约为93%
  3. 低噪音(190μV典型值)
  4. 开关频率高达1MHz
  5. 工作电源电压9.5V~24V
  6. 集成了启动和关机电流声消除电路
  7. 集成了过热保护电路
  8. 集成180mΩ开关
  9. 静音/待机模式(睡眠)

Tags:D类,MP7720,功放电路
