单电源供电的OTL功放电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-7-3

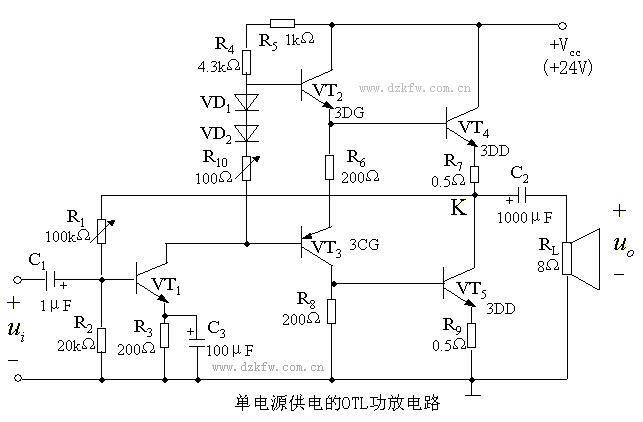

  图1电路为单电源OTL功放电路。它与OCL功放的区别仅在于输出端接有1000μF的大电容C2。就该电路的直流通路来说,只要VT4、VT5两管特性相同,K点电位便为VCC/2,因为C2上直流电压可被充电到VCC/2;就交流通路来说,C2可视为短路,只要时间常数RLC2选得比正弦输入信号的最大周期大得多,那么用C2和单电源+VCC,就可代替双电源±VCC的作用。因此图1是一个OTL电路。

单电源供电的OTL功放电路
图1 单电源供电的OTL功放电路

  思考题:
  (1)在图1功放电路中,若用示波器监视,发现uo波形有一点失真,应调哪个元件?调大还是调小?
  (2)若去掉前置级,VT3基极与地端之间接有一个固定电阻器R3=5.3kΩ,并将R5改为1.1kΩ的可调电位器。试问输入电压ui应如何接入?调节R5有什么作用?
