用LM389制作的FM发射电路图,FM发射机

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-10




LM389是其中包含有一个音响功放电路和三个频率高达120M以上的晶体管,它的内部电路及引脚如下图:

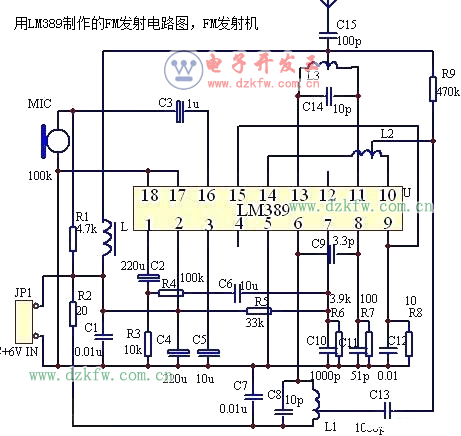

下图为用美国NS公司的集成电路制作的一款远程无线发射电路,不难看出,实际上就是利用它的音响放大部分作为话筒的音频放大,然后利用1脚输出的音频信号来调制后级的高频振荡部分,高频振荡就利用它内部的高频三极管来完成。它配合良好的调频收音机可以发射1KM的距离,电路中的电感用直径0.50mm的漆包线绕成直径6mm的空心线圈,其中心抽头.具体是L1,L3均为6匝,中心抽头. L2为3匝,中心抽头.其性能要比晶体管制作的电路较稳定.以下是实际制作的图片和电路原理图.爱好者可以自已动手制作。
