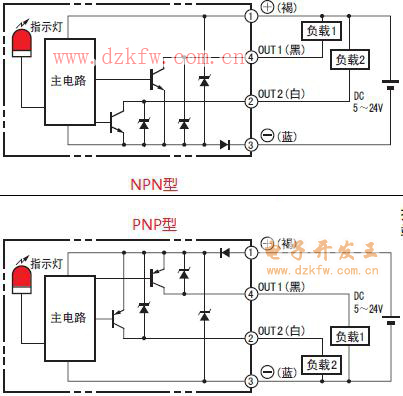

NPN型传感器与PNP型传感器的输出接线图
传感器电缆：棕色->24V+
蓝色->24V-
白色、黑色->信号线
注意：在同一个plc输入模块上，仅能接入同一种类型的传感器。即PNP型传感器和NPN型传感器不可同时接入同一个模块。
在进行PLC输入接线时，需要依据传感器的类型来确定PLC输入采用何种方式。与传感器类型有如下的对应关系：
1、NPN型传感器：PLC侧应采用漏型输入方式；
2、PNP型传感器：PLC侧应采用源性输入方式。

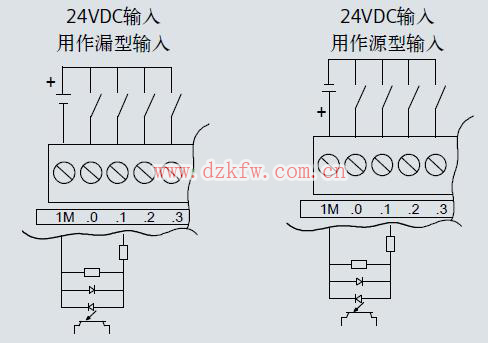

源性输入、漏型输入的区别
传感器与PLC输入的接线，一定依照如下的对应关系连接，否则PLC将无法采集到准确的信号。

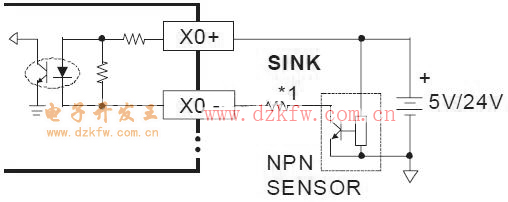

NPN型传感器与PLC的接线
NPN型传感器与PLC接线时，PLC输入公共端接24V+。

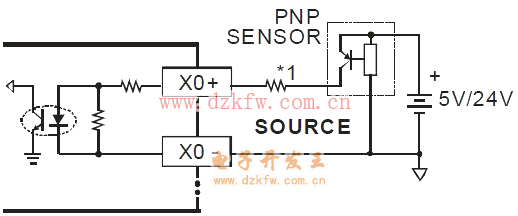

PNP型传感器与PLC的接线
PNP型传感器与PLC接线时，PLC输入公共端接24V-。
