PLC梯形图实例:PLC轧钢机控制系统

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-24
PLC梯形图实例:PLC轧钢机控制系统

1.    控制要求
当起动按扭按下,电动机M1、M2运行,按S1表示检测到物件,电动机M3正转,即M3F亮。再按S2,电动机M3反转,即M3R亮,同时电磁阀Y1动作。再按S1 ,电动机M3正转,重复经过三次循环,再按S2时,则停机一段时间(3s),取出成品后,继续运行,不需要按起动。当按下停止按钮时,必须按起动后方可运行。必须注意不先按S1,而按S2将不会有动作。

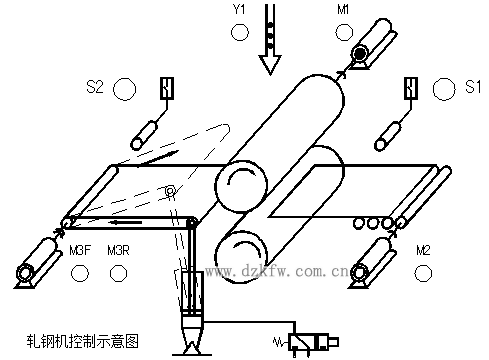

 轧钢机控制示意图


 图1  轧钢机控制示意图

2. I/O分配

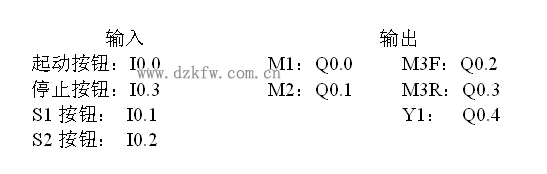

PLC轧钢机控制系统I/O分配表

3.按图所示的梯形图输入程序。

PLC轧钢机控制系统的梯形图

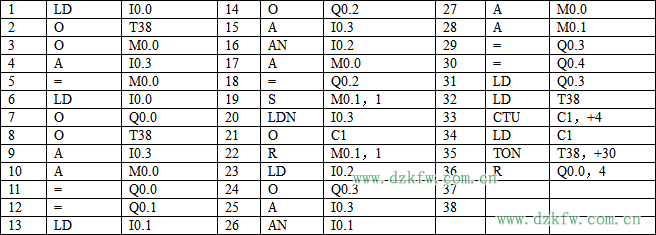

4、轧钢机控制语句表

PLC轧钢机控制语句表
