PLC系统中梯形图的阅读方法图示讲解,母线电源线触点的图解

作者:佚名    文章来源:本站原创    点击数:2252    更新时间:2018-07-10


【梯形图的回路符号】

  为了打印出以往在PLC中使用的各种电路触点符号,

   将这些内容文字符号化,统一成为A触点、B接点.

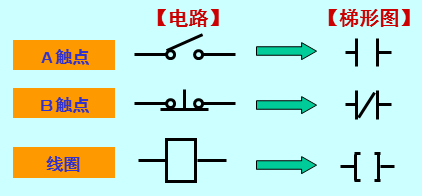

【什么叫A触点、B触点?】

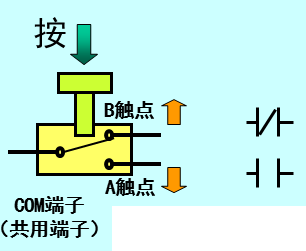

  例:按钮开关

按下后变为OFF

  称为B型触点(BREAK触点)或

  常闭触点、NC触点(NORMAL CLOSE)



按下后变为ON

  称为A型触点(MAKE触点)或

  常开触点、NO触点(NORMAL OPEN)

【小结】

    在PLC程序的多种方式中.作为具有代表性的梯形图方式,由于非常类似继电器顺序控制回路而被广泛使用.

【梯形图的绘制步骤】

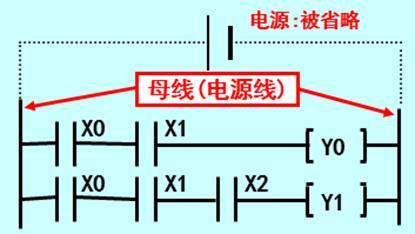

  ①画出控制电源母线

  ②在控制电源母线内连接各触点和输入输出      继电器等要素

  电路图中定时器、限位开关、继电器等触点的符号各不相同,而在PLC的梯形图中却不加以区别,仅使用打印机可以打印的文字符号.


Tags:PLC,母线,电源线,触点,阅读plc
