PLC梯形图设计的规则和技巧实例介绍

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-11

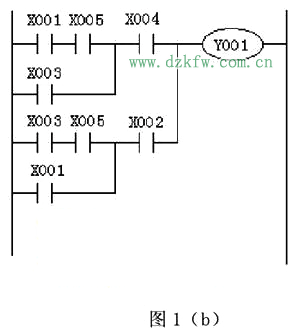

一、梯形图中的触点应画在水平线上,而不能画在垂直分支上,如图1 (a),由于X005画在垂直分支上,这样很难判断与其他触点的关系,也很难判断X005与输出线圈Y001的控制方向,因此应根据从左至右,自上而下的原则。正确的画法如图1 (b)

PLC梯形图设计的规则和技巧实例介绍,自左而右 PLC梯形图设计的规则和技巧实例介绍

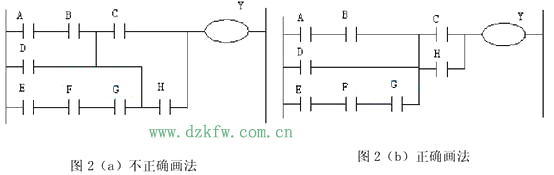

二、不包含触点的分支应放放在垂直方向,不应放在水平线上,这样便于看清触点的组和对输出线圈的控制路线,以免编程时出错。如图2所示。

PLC梯形图设计的规则和技巧实例介绍

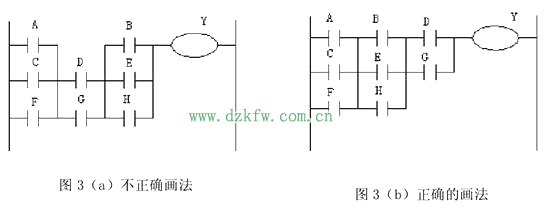

三、在有几个串联电路相并联时,需抖触点最多的那条串联电路放在梯形图的最上面,在有几个并联电路串联时使用的指令较少,应将触点最多的那个并联放在梯形图的最左面,这样所编的程序比较明了,如图3所示。

PLC梯形图设计的规则和技巧实例介绍
四、按梯形图编制程序时一定要按从左至右,自上而下的原则进行。

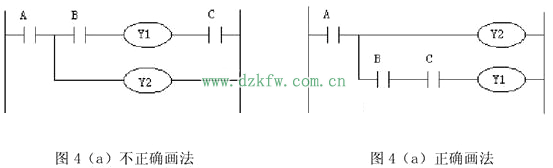

五、在画梯形图时,不能将触点画在线圈的右边,而只能画在线圈的左边,如图4所示。


六、梯形图画得合理,对编程时指令的使用可减少。

PLC梯形图设计的规则和技巧实例介绍,plc梯形图编程入门规则
