BIN到BCD转换指令梯形图符号和转换示例图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-30

    BIN到BCD转换指令是将源字中的16位二进制数转换成4位的BCD码,并输出到结果字中。其梯形图符号和转换示例如图所示。

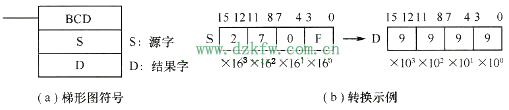

BIN到BCD转换指令梯形图符号和转换示例图


    图   BIN到BCD转换指令

    操作数区域为:

    S是源字,其范围是CIO、WR、HR、AR(000~959)、TC/、DM、@DM、*DM、DR。

    D是结果字,其范围是CIO、WR、HR、AR(448~959)、T/C、DM、@DM、*DM、DR。

    使用BCD指令时需要注意,当源字的值大于270FH时,转换结果将大于9999,此时指令不执行,结果字的内容不发生变化。
