plc起保停控制梯形图程序详解

作者:佚名    文章来源:本站原创    点击数:6812    更新时间:2017-12-11
由于plc在运行程序判别触点通断状态时,只取决于其内存中输入继电器线圈的状态,并不直接识别外部设备,因此编程时,外部设备的选用与程序中的触点类型密切相关。这是一个在对照电气控制原理图进行plc编程时易出现的问题。最典型的例子是基本控制--"起保停控制"中的停车控制。

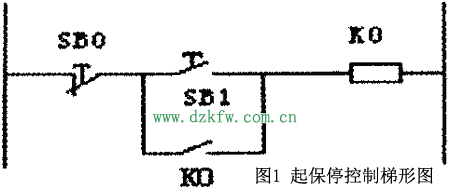

图1 起保停控制梯形图
图1 "起保停控制"电气原理图
    图1为"起保停控制"电气原理图,在该系统中,按钮SB0用于停车控制,因此使用其常闭触点串联于控制线路。SBl为起动按钮,使用其常开触点。若使用相同的设备(即停车SB0用常闭触点,起动SBl用常开触点),利用PLC进行该控制,则需编程梯形图程序(图2):

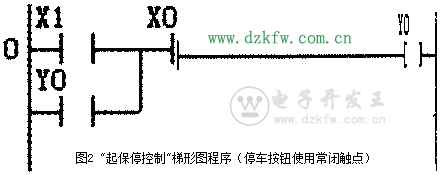

图2
图2 "起保停控制"梯形图程序(停车按钮使用常闭触点)
I/O分配:SB0--X0,SBl--Xl,输出Y0
    该梯形图中停车信号X0使用的是常开触点串联在控制线路中,这是因为外部停车设备选取按钮常闭触点所致,不操作该按钮,则输出Y0正常接通,若按下该按钮,输出Y0断电。
