起动、自锁和停止控制的PLC线路与梯形图

作者:佚名    文章来源:本站原创    点击数:1764    更新时间:2017-12-10

起动、自锁和停止控制的plc线路与梯形图

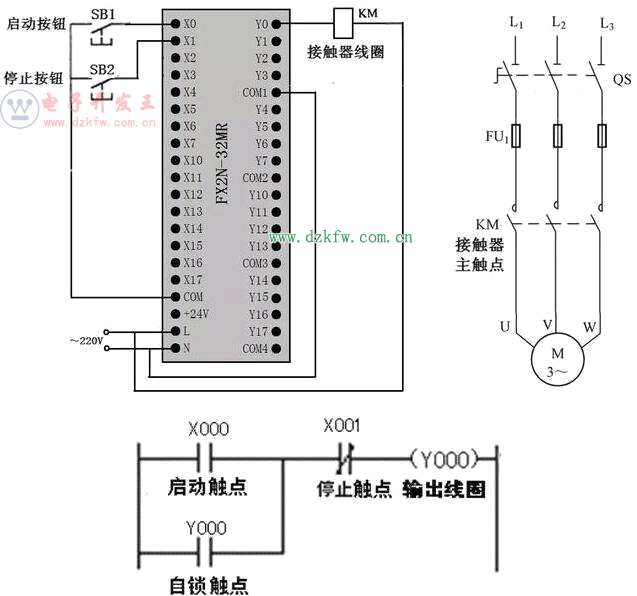

起动、自锁和停止控制的PLC线路与梯形图

线路与梯形图说明如下:
当按下起动按钮SB1时,PLC内部梯形图程序中的起动触点X000闭合,输出线圈Y000得电,输出端子Y0内部硬触点闭合,Y0端子与COM端子之间内部接通,接触器线圈KM得电,主电路中的KM主触点闭合,电动机得电起动。
当按下停止按钮SB2时,PLC内部梯形图程序中的停止触点X001断开,输出线圈Y000失电, Y0、COM端子之间的内部硬触点断开,接触器线圈KM失电,主电路中的KM主触点断开,电动机失电停转。


Tags:起动、自锁和停止控制,PLC,梯形图
