自保持互锁电路plc梯形图编程图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-19
一个停止按钮,两个启动按钮,以先动作的信号优先另一信号因受联锁作用,在停止信号未动作前用不会动作。

自保持互锁电路图
继电器原理图

自保持互锁电路plc梯形图编程图解

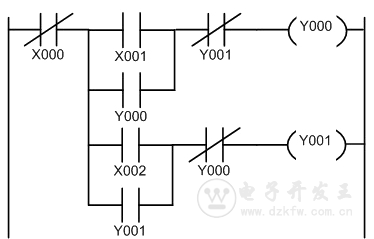

自保持互锁电路plc梯形图编程图解 等效 plc 梯形图
工作原理
(1)J0 线圈得电、失电工作原理
J 0 动作按下常开按钮 1 继电器线圈 J 0 得电J 0 常开触点闭合同时自锁 J 0 常闭触点断开,同时锁定 J1 不能接通 停止动作 按下常闭按钮 0 继电器线圈 J0 失电J0 常开触点断开同时解锁 电路恢复初始状态
(2)J1 线圈得电、失电工作原理
J1 动作 按下常开按钮 2 继电器线圈 J 1 得电J1 常开触点闭合同时自锁 J1 常闭触点断开,同时锁定 J0 不能接通 停止动作 按下常闭按钮 0 继电器线圈 J1 失电J1 常开触点断开同时解锁 电路恢复初始状态
电路应用
可以看出自保持互锁电路可用于需要互相制约运行的 2 个控制对象的控制问题,典型的应用可作电机正 反转控制。
