会员注册 对于显卡超频玩家，最大的难题是不能像CPU那样随时可以获悉温度状况。如果能够对显卡温度进行监控的话，显卡“崩溃”的悲剧不会上演了！在新出厂的RADEON 9600XT和RADEON 9800XT显卡中普遍运用一种超频过热保护功能，当温度过高的时候能够自动降低核心的工作电压。然而，这项技术除了要求更新驱动程序外，更需要显卡板载温控芯片，两者缺一不可。因此，就目前而言，这种保护功能只运用在少数高端显卡中。那么，能不能通过“硬”手段使自己的普通显卡也获得温度监测功能呢？虽然说不能自动降频，但是如果能够及时的获取显卡图形芯片的温度状况，对显卡超频就不再“如履薄冰”了！
电路原理

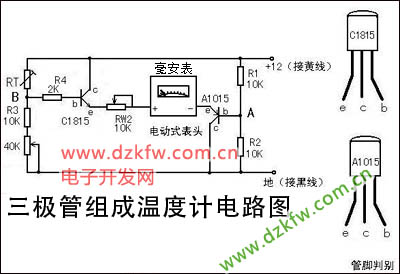

图1 可作参考的电路图
元件选择
图2 主板上的热敏电阻
2. 三极管两只，选用小功率NPN管C1815和PNP管A1015，它们是互补管，相当常见！
3. 普通电阻数只。图中的R3阻值应略小于热敏电阻常温阻值，R1、R2阻值为10K、R4的阻值比较随意，取1K至10K皆可！
4. 电位器两只，可全用40K阻值的，也可按图取值！它们都只在调试之前使用，待电路调试完成后，用同阻值的固定电阻代替。
5. 所需要的表头可以选用任何电压表（或者电流表）表头（如图3），
图3 电动式表头
只是要将表头内串联的电阻去除（电压表内都串接一只电阻，如图4）！
图4 改造表头电路
制作方法
将三极管先焊接在电路板上，然后将外围电阻焊接上，注意，三极管的三个引脚不可搞错。两个电位器不焊接在电路板上，将它们用导线搭焊在线路上。将热敏电阻的引脚理顺，用较长的细软皮线焊接引长（如图5）。
图5 做好的温度探头
电路板和外围电路焊接好后，将电压表或者电流表的表头内刻度标盘去除，然后用一张硬纸板裁剪成同样大小更换上，在新标盘上只标上刻度而先不标温度值。
为了方便地取用机箱内的电源，可以用一个旧CPU风扇上拆下的“D”形插头焊接在本电路上，注意，机箱内的电源“D”形插头中，黄色和黑色引线是12V电源线。做好的电路检查无误，可以调试了（如图6）
图6 调试前的电路
调试
1. 电路焊接好后开始调试，先将RW2调至最小阻值位置，这时，在常温下调节电位器RW1（可以称之为“调零电位器”）可以发现表针作左右摆动。旋至某一位置使得表针恰好（刚刚回落）指在起始位置，然后测得此时RW1的阻值用同阻值固定电阻代替。
2. 用烧热的电烙铁靠近（不要碰到）热敏电阻，可以发现表针会有明显偏转角变化而且相当的灵敏。RW2可以称之为“灵敏度调节电位器”，调节合适后可以使得某个设定温度下指针正好达到最大偏转角（可以配合温度计），一般情况下，将热敏电阻温度加热至90℃时，调节RW2使表头的指针达到最大偏角就可以了，这时，用万用表测出RW2的阻值也用同阻值固定电阻替代（如图7）。
图7 调试结束后的电路
图8 做好后的表头电路
安装
将表头安装在机箱前面板，既美观又方便。如图，将机箱面板上多余的挡板取下后开个大小合适的小窗（如图9）。
图9 挡板开窗表头电路
将小表头安装在挡板内侧并使它能从小窗口露出“脸”来。然后想办法将电路板固定在某个地方，一个很好的方案是将电路装在一个小塑料盒内（如图10），
图10 装在小盒内
因为电路很轻巧所以当电源插头插在机箱内“D”形插头上后将小盒挂在插头上即可。
接下来要做的是安装在显卡的GPU散热器上（如图11），
图11 在上面涂少量硅脂
在贴片式热敏电阻的最前端（热敏半导体处）涂上一丁点导热硅脂，将它紧贴在GPU散热片上，然后在上面覆盖一层透明胶带纸（如图12）。
图12 热敏电阻的安装
这样热敏电阻与散热片紧密接触并牢牢固定，最后将热敏电阻的软皮线弯个折也用胶带纸贴在显卡上。
注意事项
至此，一个显卡温度探测器就做好了（图13）。
图13 做好的“显卡体温计”
本人在实际制作和使用过程中发现以下几点要提醒您注意：
1. 因为显示芯片的内核温度与表面散热器的温度有一定的温差（一般在10℃左右），所以在参考温度的时候要考虑这个偏差。比如说，表盘显示为40℃，我们要知道它只是显示核心的散热器温度，而真正的内核温度可能已经达到了50℃！当然，我们可以肯定的是内外温度的变化始终是同步的！
2. 表盘温度，也就显卡散热器的温度如果达到了65℃以上，则表示内核温度已经相当的高（多数已在75℃以上，一般认为内核温度不能高于80℃）！这时，要采取措施了。
3. 热敏电阻的引脚要用绝缘材料（透明胶带纸）垫在正下方以防与散热片相触造成短路。另外，表头的正负极和三极管的引脚可不要搞错！
