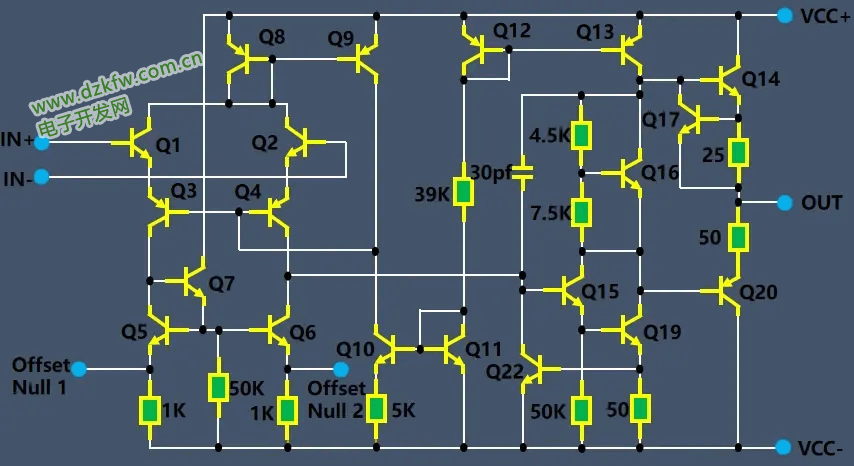

uA741是一款常见的集成运放芯片，这个是uA741的内部电路。

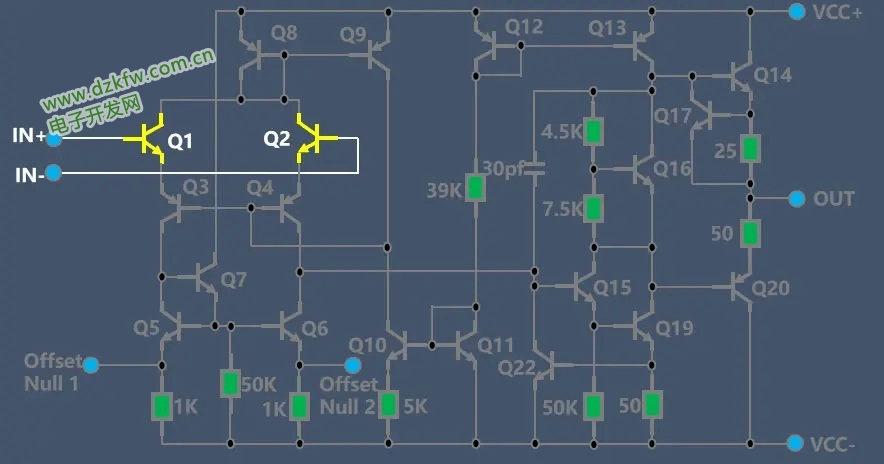

Q1与Q2组成的差动对是整个741运算放大器的输入端，这两个三极管是射极跟随器的连接方式，特点是输入电阻大，输出电阻小。

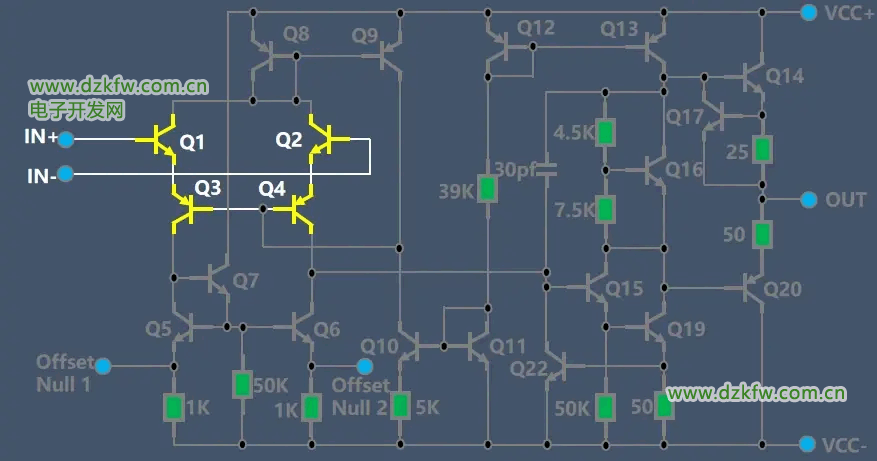

Q1和Q2的输出接至共基极组态的PNP晶体管Q3和Q4。

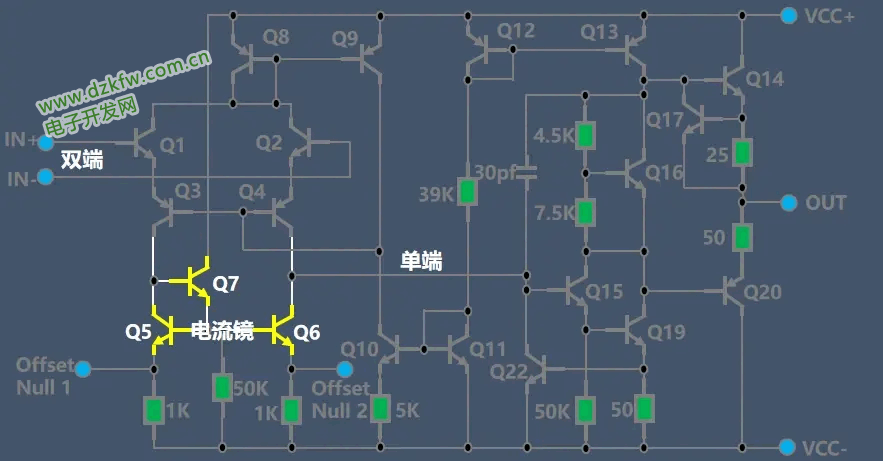

Q5 Q6和 Q7组成的电流镜是输入差动放大器的有源负载，它取代了高阻值的电阻，提高了放大器的放大能力。同时这个有源负载也实现了输入信号从双端到单端的转换。



Q15和Q19组成的达林顿晶体管是741运算放大器的主要放大环节，具有很强的放大能力，运放对信号的放大主要就是靠这两个三极管。



Q14和Q20，组成了741运算放大器的输出端。这是一个典型的上N下P的三极管推挽电路。



Q17和25Ω电阻的作用是限制通过Q14的电流，使其输出的电流最大值不超过25mA。



对于Q20而言，限流的功能则借由侦测流过Q19发射极电阻R11的电流，再以此控制Q15的基极偏置电流来达成。



Q11 Q12和39K电阻产生了741运放的内部参考电流，参考电流等于正电源和负电源的差值然后减去2倍的三极管BE间的电压，最后除以39K的电阻 。

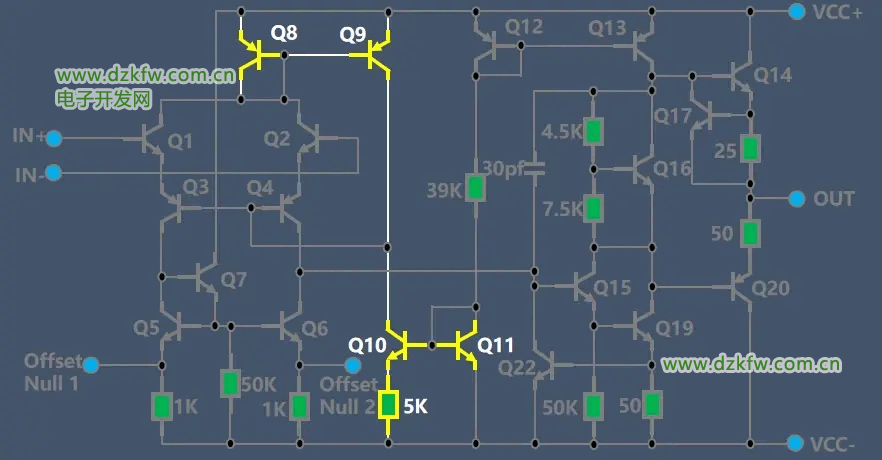

参考电流经由Q11和Q10组成的电流源复制后，再由Q8和Q9组成的电流镜决定输入级的偏置电流，从而决定输入级的直流状态。这个偏置电路的重要功能在于使放大器的输入级的直流工作点更加稳定。



Q12和Q13组成的电流镜负责提供增益级电路的偏置电流，让增益级的直流工作点不受其输出电压的干扰而飘移。
