三极管导通时,集电极是不是反向击穿?三极管的工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-07-24

三极管导通时,集电极不是反向击穿,如果三极管工作在发反向击穿看你的三极管有好多损坏。反向击穿是三极管的一个交流参数。

简单理解为三极管的工作原理是基极的微弱电流引起集电极较大电流变化。导通条件是基极电位高与发射级0.65V。三极管有饱和区、截止区、放大区,见下图所示。

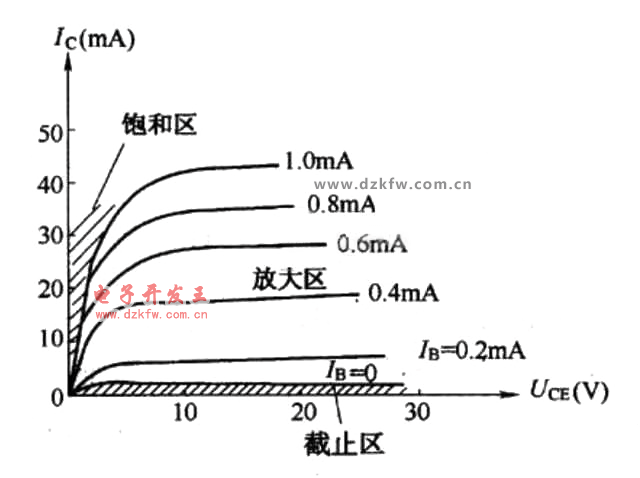

三极管有饱和区、截止区、放大区

常用的三极管按照材料分为锗材料和硅材料;其中里面又分为高频管、低频管、开关管;按照功率分为小功率、中功率、大功率管(其中包括达林顿复合晶体管、光敏晶体管、带阻尼二极管的复合晶体管);按照封装形式分为有金属封装、塑料封装、贴片式等等。部分三极管的实物图如下

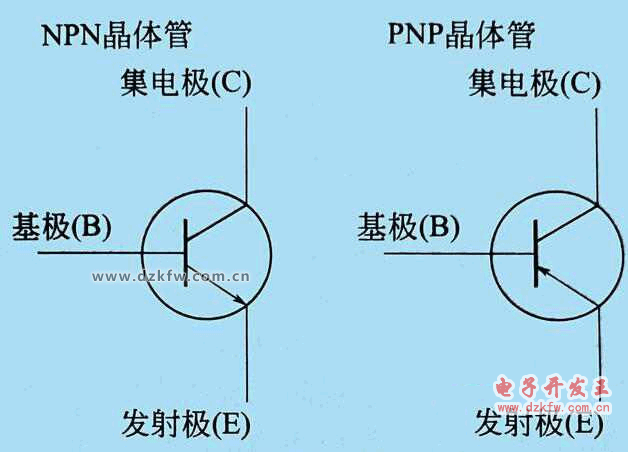

三极管的符号

三极管分为直流参数极限参数、交流参数和极限参数。极限参数为:
(1)集电极最大允许电流IcM
集电极电流过大时,三极管的β会下降;集电极电流和之间的关系如图所示。

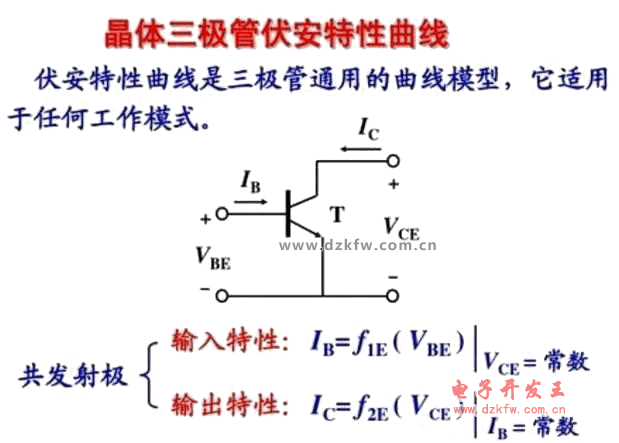

晶体三极管伏安特性曲线

β下降至2/3或1/2时对应的集电极电流,被称为集电极最大允许电流IcM。应用时, I> IcM不一定会损坏晶体管,但B已经明显减小时作为放大器件的晶体管的1c最好不超过IcM值。
(2)集电极-发射极击穿电压U(b)co (BUc)
它是指三极管基极开路时施加于集电极与发射极之间的最大允许电压;集电极与发射极之间的电压切不可超过图集电极电流与β关系曲线Utbriceo当温度升高时,击穿电压会下降,而实际使用时,施加于集电极-发射极之间的电压应小于Utb)co , 通常取为Ubr)co 1/2比较安全。但值得注意的是三极管对过电压的承受能力很差,一旦被反向击穿,晶体管则可能永久损坏。
(3)集电极最大允许耗散功率PcM
三极管集电极电流通过集电结所要耗散的功率越大,则集电结的温升越高;根据晶体管所允许的最高温度,即可确定集电极最大允许耗散功率PcM。小功率管的Pa应在几十至几百毫安,大功率管的PcM应在1W以上;由于PcM与温度有密切关系,故为了提高PCM,大功率晶体管通常需要安装散热片。
