万用表测量mos管_mos管测好坏,这四种方法你一定要会,几分钟,快速判断mos管好坏

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/11/22

今天给大家分享一下mos管好坏的测量方法。

mos管是金属(metal)-氧化物(oxide)-半导体(semiconductor)场效应晶体管,或者称是金属-绝缘体(insulator)-半导体。MOS管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。在多数情况下,这个两个区是一样的,即使两端对调也不会影响器件的性能,这样的器件被认为是对称的。本文收集整理了一些资料,期望能对各位读者有比较大的参阅价值。

为什么要测试mos管的好坏?

为了保护电路板上的其他组件,在将mos管连接到电路之前对其测试至关重要。mos管主要有三个引脚:漏极、源极和栅极。

当使用有故障的mos管时,会发生漏极到栅极的短路,对电路有害。

这种短路的结果可能是漏极电压反馈,它也会影响栅极端子。到达该端后,电压通过栅极电阻进一步传递到驱动电路,这种传输可能导致对驱动电路的进一步损坏。

所以在使用mos管之前对其进行好坏的测试,可以避免损坏整个电路。

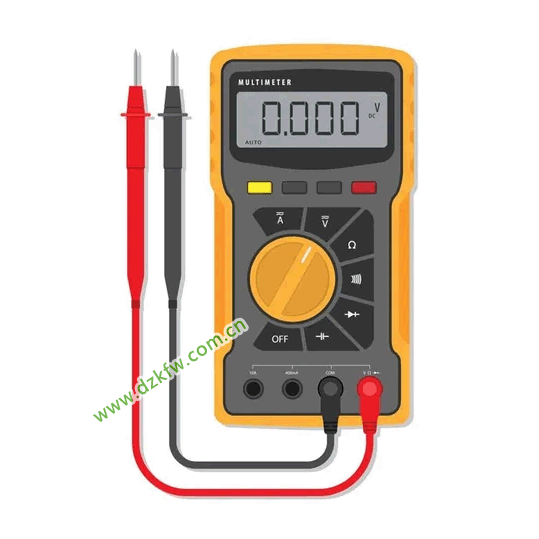

万用表图

万用表图



mos管测量好坏时需要注意的点

在测试 mos管时,你需要采取一些预防措施。主要是:

1、必须确保输入电源大于或等于mos管的阈值电压

2、mos管的漏极电压和栅极电压也不应超过击穿电压

3、应该选择合适的限流电阻来为 LED 供电。

4、应该始终在连接中使用栅极源电阻。这将有助于避免栅极处的噪声,同时也有助于器件寄生电容的放电。

5、应该始终在mos管栅极处使用低范围的电阻。

6、最后,通过测试电路技术进行测试时,确保使用低侧开关电路。否则,mos管将无法工作。

mos管型号图

mos管型号图

mos管好坏的测量方法

1、用万用表测mos管好坏

  • 二极管测试
  • 电阻测试
  • 连续性测试-借用万用表蜂鸣器测试

2、组装一个电路来测试mos管的好坏

1、用万用表测mos管好坏--二极管测试

进行二极管测试很简单,只需要一个带二极管模式的万用表。

mos管具有内部体二极管。因此,在NMOS中,体二极管通常是从源极到漏极。在这种情况下,阳极位于源极,而阴极位于漏极。

通过二极管测试来测试mos管好坏的一些关键步骤:

1、确保万用表处于二极管模式

2、对于 NMOS 测试,将万用表的红色探头连接mos管源极,将黑色探头连接到漏极。在这方面,体内二极管处于正向偏置模式。在此模式下,万用表应该显示 0.4 V 至 0.9 V 之间的读数。如果万用表显示读数为零或无读数,则该mos管有故障。

3、当颠倒探头连接时,读数应该是“开路”或没有读数,表明mos管良好。因为二极管现在处于反向偏置状态,如果万用表指示任何读数不为零,则设备有故障。

对于Nmos管

用数字万用表测量Nmos管的好坏

用数字万用表测量Nmos管的好坏

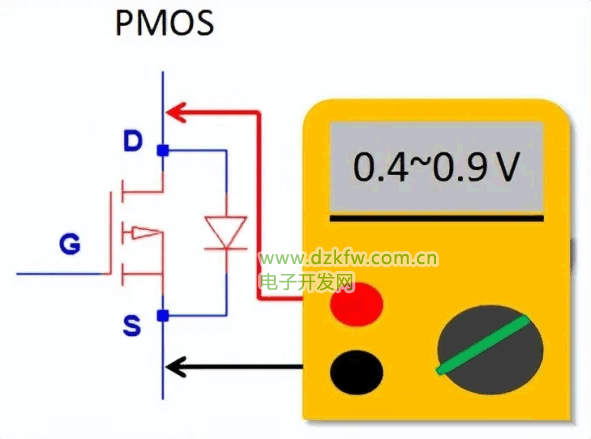

对于Pmos管

用数字万用表测量Pmos管的好坏

用数字万用表测量Pmos管的好坏

2、用万用表测mos管好坏--电阻测试

当 mos管的栅极端没有触发脉冲时,它的漏源电阻很高。电阻测试利用此属性来测试mos管是否有故障。该测试也很简单,只需要一个欧姆表或者万用表即可执行。

进行电阻检查,无论数字万用表探头极性如何,一个好的mos管都应该在漏源之间具有高电阻。

以下是进行电阻测试的一些基本步骤:

1、功能良好的mos管应指示高漏源电阻,而与欧姆表探头的连接无关。

2、也可以使用万用表来检查漏源电阻。将万用表置于电阻模式以启动测试,万用表电阻的读数应该很高,以至于该读数应以兆欧为单位。

3、将从万用表获得的读数与mos管的数据表进行比较。如果你发现电阻读数的值小于数据表上的值或为零,则说明有故障。仪表或欧姆表应显示数据表上的电阻。

用万用表测量mos管好坏图

用万用表测量mos管好坏图

如果你测量mos管 端子到端子的电阻,你应该考虑相关的电阻,因为这些电阻会影响读数。例如在上面的电路中,当你测量栅极到源极的电阻时,你读取的不是高电阻,而是 R1 的值,即 10k。移除 10k 电阻会使读数变高。

3、用万用表测mos管好坏--连续性测试,用蜂鸣器辅助测试

首先打开数字万用表并选择 连续性模式,将测试引线连接到mos管端子。保持测试引线连接几秒钟,像这样下图这样连接。如果万用表蜂鸣器打开,则mos管处于 不良(损坏) 状态。

mos管好坏检测电路图

mos管好坏检测电路图

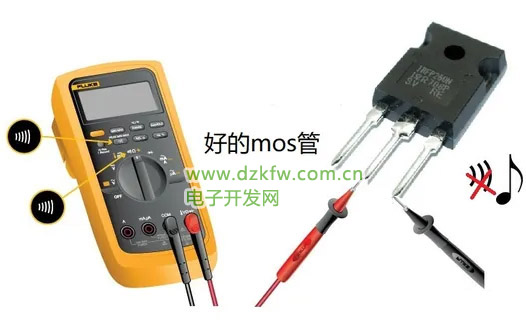

将测试引线连接到mos管端子。保持测试引线连接几秒钟,像下图这样连接。如果万用表蜂鸣器关闭,则mos管状态良好

mos管好坏检测电路图

mos管好坏检测电路图

4、组装一个电路来测试mos管的好坏-mos管好坏检测电路图

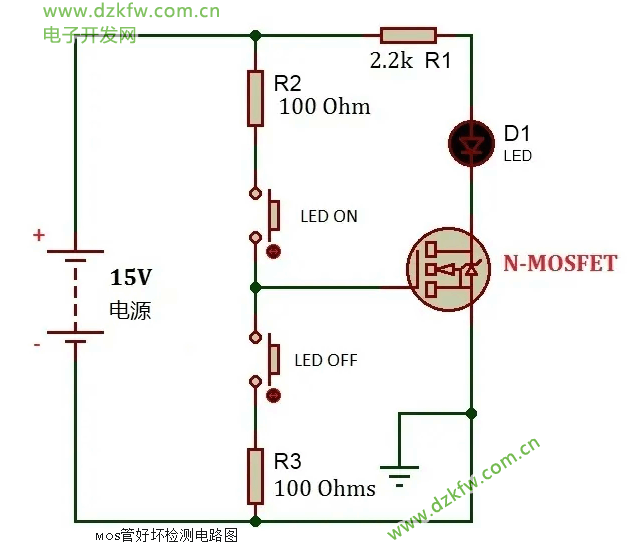

N 沟道mos管:连接(C) 完成后,按下开关,如果LED亮,则mos管良好。否则, LED 不亮, mos管坏了

当你按下开关时,如果 LED 熄灭,则 mos管良好。否则,mos管坏了。

mos管好坏检测电路图

mos管好坏检测电路图

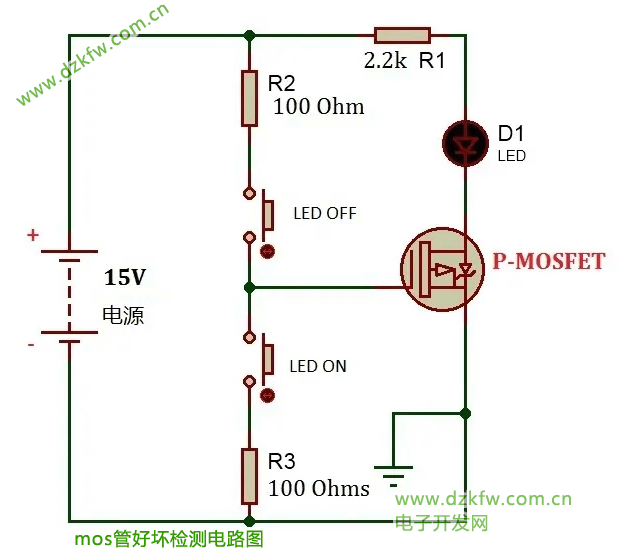

P沟道mos管:连接(E) 完成后,当您按下开关,如果 LED 熄灭,则mos管良好。否则, LED 亮,mos管坏了

当你按下开关时, 如果 LED 亮起,则mos管良好。否则,mos管坏了

mos管好坏检测电路图

mos管好坏检测电路图

以上,关于mos管好坏检测的一些方法,希望能够对大家有用。
