一、MOS开关原理(简要)：

MOS是电压驱动型器件，只要栅极和源级间给一个适当电压，源级和漏级间通路就形成。这个电流通路的电阻被成为MOS内阻，就是导通电阻。这个内阻大小基本决定了MOS芯片能承受的最大导通电流(当然和其它因素有关，最有关的是热阻)，内阻越小承受电流越大(因为发热小)。

MOS管的工作原理(以N沟道增强型MOS场效应管)它是利用VGS来控制“感应电荷”的多少，以改变由这些“感应电荷”形成的导电沟道的状况，然后达到控制漏极电流的目的。

在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。

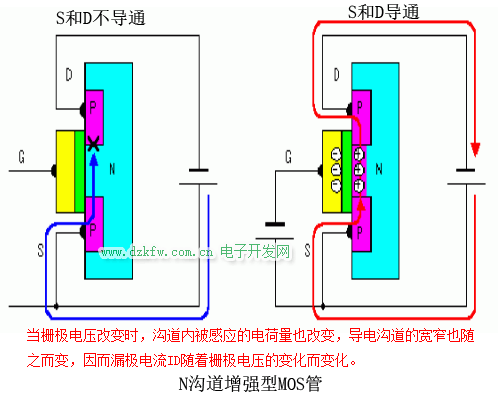

当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。

（以N沟道增强型为例）

二、MOS管在控制器电路中的工作状态：

开通过程(由截止到导通的过渡过程)、导通状态、关断过程(由导通到截止的过渡过程)、截止状态。

MOS管烧坏的原因主要损耗也对应这几个状态，开关损耗(开通过程和关断过程)，导通损耗，截止损耗(漏电流引起的，这个忽略不计)，还有雪崩能量损耗。只要把这些损耗控制在MOS承受规格之内，MOS即会正常工作，超出承受范围，即发生损坏。而开关损耗往往大于导通状态损耗，不同MOS这个差距可能很大。

三、MOS损坏主要原因：

过流：持续大电流或瞬间超大电流引起的结温过高而烧毁;

过压：源漏过压击穿、源栅极过压击穿;

静电：静电击穿，CMOS电路都怕静电。

第一种：雪崩破坏

如果在漏极-源极间外加超出器件额定VDSS的电涌电压，而且达到击穿电压V(BR)DSS (根据击穿电流其值不同)，并超出一定的能量后就发生破坏的现象。

在介质负载的开关运行断开时产生的回扫电压，或者由漏磁电感产生的尖峰电压超出功率MOSFET的漏极额定耐压并进入击穿区而导致破坏的模式会引起雪崩破坏。

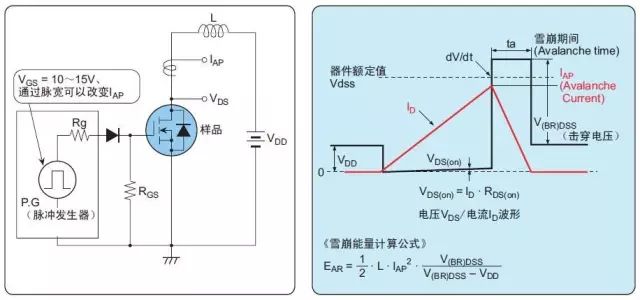

典型电路：

第二种：器件发热损坏

由超出安全区域引起发热而导致的。发热的原因分为直流功率和瞬态功率两种。

直流功率原因：外加直流功率而导致的损耗引起的发热

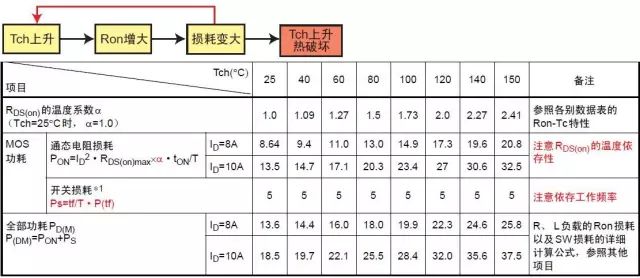

导通电阻RDS(on)损耗(高温时RDS(on)增大，导致一定电流下，功耗增加)

由漏电流IDSS引起的损耗(和其他损耗相比极小)

瞬态功率原因：外加单触发脉冲

负载短路

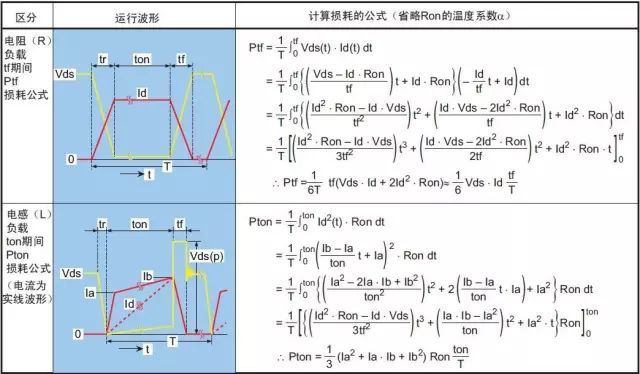

开关损耗(接通、断开) *(与温度和工作频率是相关的)

内置二极管的trr损耗(上下桥臂短路损耗)(与温度和工作频率是相关的)

器件正常运行时不发生的负载短路等引起的过电流，造成瞬时局部发热而导致破坏。另外，由于热量不相配或开关频率太高使芯片不能正常散热时，持续的发热使温度超出沟道温度导致热击穿的破坏。

第三种：内置二极管破坏

在DS端间构成的寄生二极管运行时，由于在Flyback时功率MOSFET的寄生双极晶体管运行，导致此二极管破坏的模式。

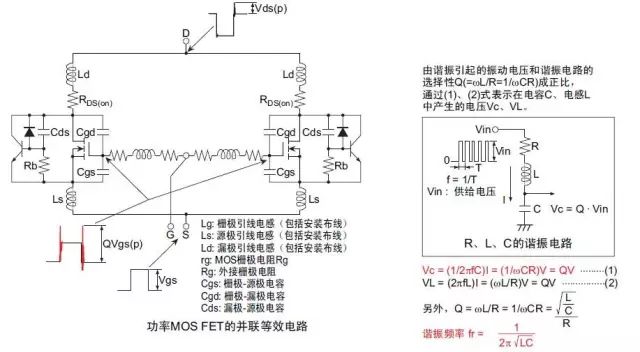

第四种：由寄生振荡导致的破坏

此破坏方式在并联时尤其容易发生。在并联功率MOS FET时未插入栅极电阻而直接连接时发生的栅极寄生振荡。高速反复接通、断开漏极-源极电压时，在由栅极-漏极电容Cgd(Crss)和栅极引脚电感Lg形成的谐振电路上发生此寄生振荡。当谐振条件(ωL=1/ωC)成立时，在栅极-源极间外加远远大于驱动电压Vgs(in)的振动电压。由于超出栅极-源极间额定电压导致栅极破坏，或者接通、断开漏极-源极间电压时的振动电压通过栅极-漏极电容Cgd和Vgs波形重叠导致正向反馈，因此可能会由于误动作引起振荡破坏。

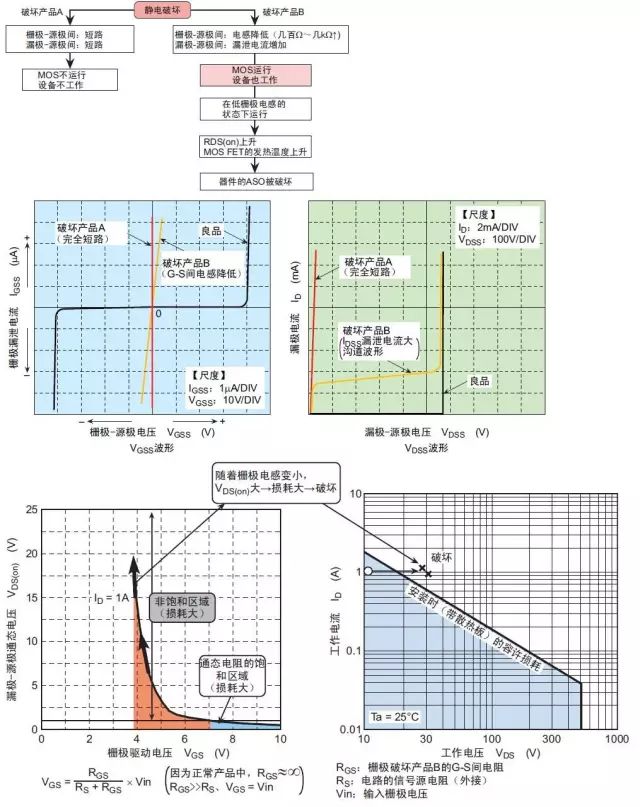

第五种：栅极电涌、静电破坏

主要有因在栅极和源极之间如果存在电压浪涌和静电而引起的破坏，即栅极过电压破坏和由上电状态中静电在GS两端(包括安装和和测定设备的带电)而导致的栅极破坏。

四、总结

避免MOS因为器件发热而造成的损坏，需要做好足够的散热设计。若通过增加散热器和电路板的长度来供所有MOS管散热，这样就会增加机箱的体积，同时这种散热结构，风量发散，散热效果不好。

有些大功率逆变器MOS管会安装通风纸来散热，但安装很麻烦。所以MOS管对散热的要求很高，散热条件分为最低和最高，即在运行中的散热情况的上下浮动范围。一般在选购的时候通常采用最差的散热条件为标准，这样在使用的时候就可以留出最大的安全余量，即使在高温中也能确保系统的正常运行。
