mos管工作原理_mos管三个引脚怎么区分_栅极源极漏极_mos管的作用介绍

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-16

  MOS管概念

  MOS管,即在集成电路中绝缘性场效应管。MOS英文全称为金属-氧化物-半导体,描述了集成电路中的结构,即:在一定结构的半导体器件上,加上二氧化硅和金属,形成栅极。MOS管的source和drain是可以对调的,都是在P型backgate中形成的N型区。

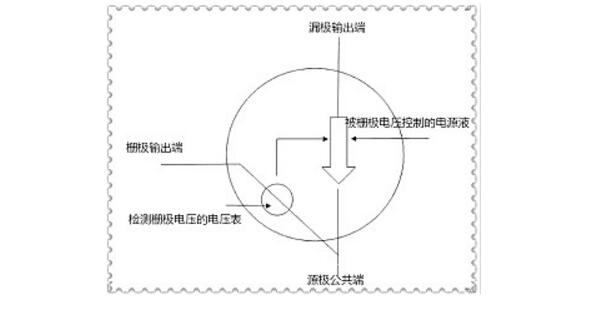

  MOS管工作原理

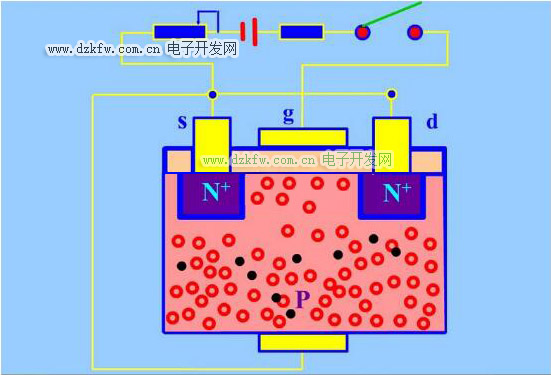

  MOS管的工作原理(以N沟道增强型MOS场效应管)它是利用VGS来控制“感应电荷”的多少,以改变由这些“感应电荷”形成的导电沟道的状况,然后达到控制漏极电流的目的。在制造管子时,通过工艺使绝缘层中出现大量正离子,故在交界面的另一侧能感应出较多的负电荷,这些负电荷把高渗杂质的N区接通,形成了导电沟道,即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时,沟道内被感应的电荷量也改变,导电沟道的宽窄也随之而变,因而漏极电流ID随着栅极电压的变化而变化。

mos管三个引脚怎么区分

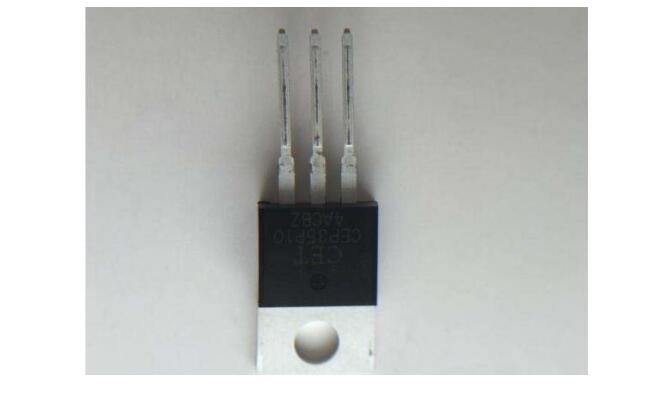

  MOS管的性能参数

  优质的MOS管可以接受的电流峰值更高。普通状况下我们要判别主板上MOS管的质量上下,能够看它能接受的最大电流值。影响MOS管质量上下的参数十分多,像极端电流、极端电压等。但在MOS管上无法标注这么多参数,所以在MOS管外表普通只标注了产品的型号,我们能够依据该型号上网查找详细的性能参数。还要阐明的是,温度也是MOS管一个十分重要的性能参数。主要包括环境温度、管壳温度、贮成温度等。由于CPU频率的进步,MOS管需求接受的电流也随着加强,提供近百A的电流曾经很常见了。如此宏大的电流经过时产生的热量当然使MOS管“发烧”了。为了MOS管的平安,高质量主板也开端为MOS管加装散热片了。

  mos管三个引脚怎么区分

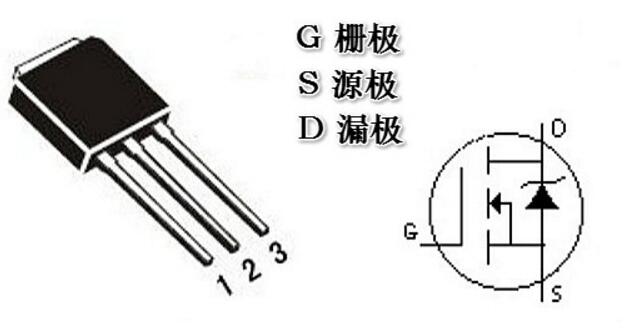

mos管三个引脚怎么区分

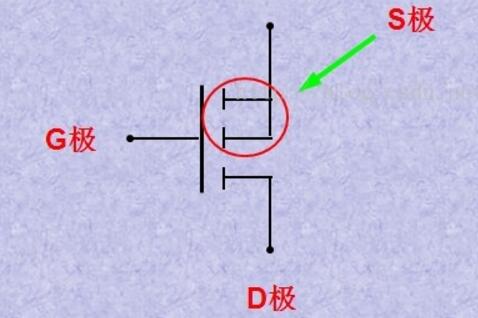

  G极 栅极,不用说比较好认。

  S极 源极,不论是p沟道还是N沟道,两根线相交的就是;

  D极 漏极,不论是p沟道还是N沟道,是单独引线的那边。

  判定栅极G:将万用表拨至R&TImes;1k档,用万用表的负极任意接一电极,另一只表笔依次去接触其余的两个极,测其电阻。若两次测得的电阻值近似相等,则负表笔所接触的为栅极,另外两电极为漏极和源极。漏极和源极互换,若两次测出的电阻都很大,则为N沟道;若两次测得的阻值都很小,则为P沟道。

  判定源极S、漏极D:在源-漏之间有一个PN结,因此根据PN结正、反向电阻存在差异,可识别S极与D极。用交换表笔法测两次电阻,其中电阻值较低(一般为几千欧至十几千欧)的一次为正向电阻,此时黑表笔的是S极,红表笔接D极。

  MOS管如何快速判断与好坏及引脚性能

  1、用10K档,内有15伏电池。可提供导通电压。

  2、因为栅极等效于电容,与任何脚不通,不论N管或P管都很容易找出栅极来,否则是坏管。

  3、利用表笔对栅源间正向或反向充电,可使漏源通或断,且由于栅极上电荷能保持,上述两步可分先后,不必同步,方便。但要放电时需短路管脚或反充。

  4、大都源漏间有反并二极管,应注意,及帮助判断。

  5、大都封庄为字面对自已时,左栅中漏右源。以上前三点必需掌握,后两点灵活运用,很快就能判管脚,分好坏。

  如果对新拿到的不明MOS管,可以通过测定来判断脚极,只有准确判定脚的排列,才能正确使用。

mos管三个引脚怎么区分

  管脚测定方法:

  ①栅极G的测定:用万用表R&TImes;100档,测任意两脚之间正反向电阻,若其中某次测得电阻为数百Ω),该两脚是D、S,第三脚为G。

  ②漏极D、源极S及类型判定:用万用表R&TImes;10kΩ档测D、S问正反向电阻,正向电阻约为0.2&TImes;10kΩ,反向电阻(5一∞)X100kΩ。在测反向电阻时,红表笔不动,黑表笔脱离引脚后,与G碰一下,然后回去再接原引脚,出现两种情况:

  a.若读数由原来较大值变为0(0×10kΩ),则红表笔所接为S,黑表笔为D。用黑表笔接触G有效,使MOS管D、S间正反向电阻值均为0Ω,还可证明该管为N沟道。

  b.若读数仍为较大值,黑表笔不动,改用红表笔接触G,碰一下之后立即回到原脚,此时若读数为0Ω,则黑表笔接的是S极、红表笔为D极,用红表笔接触G极有效,该MOS管为P沟道。

mos管三个引脚怎么区分

  MOS管的发热情况有:

  1.电路设计的问题,就是让MOS管工作在线性的工作状态,而不是在开关电路状态。这也是导致MOS管发热的一个原因。如果N-MOS做开关,G级电压要比电源高几V,才能完全导通,P-MOS则相反。没有完全打开而压降过大造成功率消耗,等效直流阻抗比较大,压降增大,所以U*I也增大,损耗就意味着发热。这是设计电路的最忌讳的错误。

  2.频率太高,主要是有时过分追求体积,导致频率提高,MOS管上的损耗增大了,所以发热也加大了。

  3.没有做好足够的散热设计,电流太高,MOS管标称的电流值,一般需要良好的散热才能达到。所以ID小于最大电流,也可能发热严重,需要足够的辅助散热片。

  4.MOS管的选型有误,对功率判断有误,MOS管内阻没有充分考虑,导致开关阻抗增大。

mos管三个引脚怎么区分_mos管的作用介绍

  MOS管作用

  MOS管可以用作可变电阻也可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。且场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。场效应管可以方便地用作恒流源也可以用作电子开关。

  有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好。场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管在大规模集成电路中得到了广泛的应用。

  在一般电子电路中,通常被用于放大电路或开关电路。而在主板上的电源稳压电路中,MOSFET扮演的角色主要是判断电位,它在主板上常用“Q”加数字表示。
