稳压二极管是半导体元件之一，又叫齐纳二级管（Zener diode），它的工作原理是应用PN结反向击穿状态，使其电流可在很大范围内变化而电压根本不变的现象，制成的起稳压作用的二极管。此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则坚持恒定，稳压二极管是依据击穿电压来分档的，由于这种特性，稳压管主要被作为稳压器或电压基准元件运用。稳压二极管能够串联起来以便在较高的电压上运用，经过串联就可取得更高的稳定电压。稳压二极管的特性是工作于反向击穿状态，具有稳定的端电压。关于稳压二极管的知识点，大家能否想要理解到更多呢？下面我就来为大家细致说下稳压二极管的分类、作用、伏安特性、电流方向、五大应用、主要参数、检查办法、选择留意事项。一同来理解下吧！



稳压二极管的分类

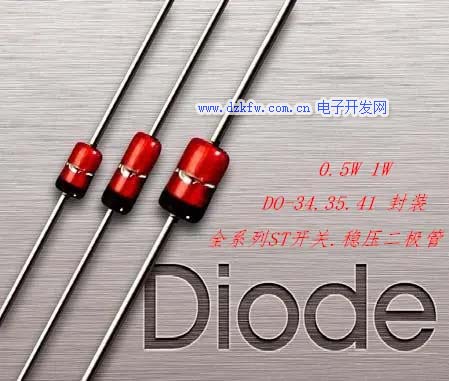

稳压二极管依据外壳包装资料分金属封装、玻璃封装、塑料封装。塑料封装稳压二极管又分为有引线型和外表封装两类。依据内部构造又分为普通稳压二极管（2跟引脚）和温度补偿型稳压二极管（3跟引脚）。依据电流容量可分为大功率稳压二极管（2A以上）和小功率稳压二极管（1.5A以下）



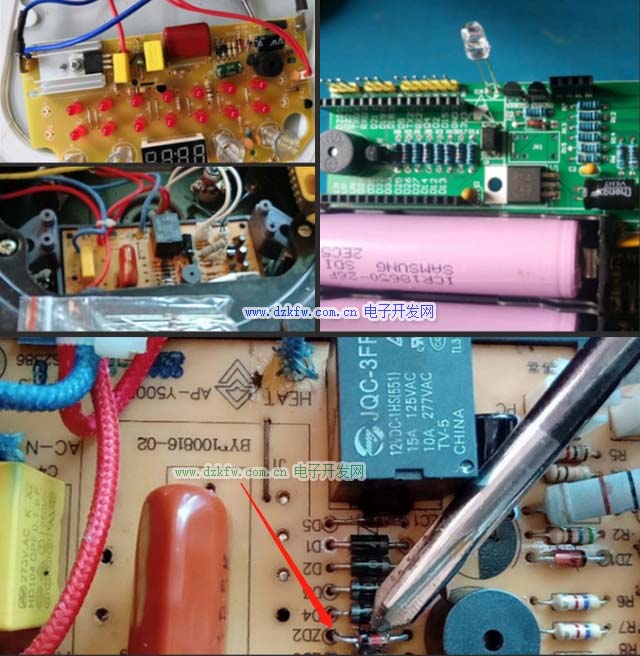

稳压二极管的作用

稳压二极管的作用主要是稳压作用。通常用在开关电源做基准稳压来调节输出电压稳定，在保护电路当中用做过压过流保护作用。

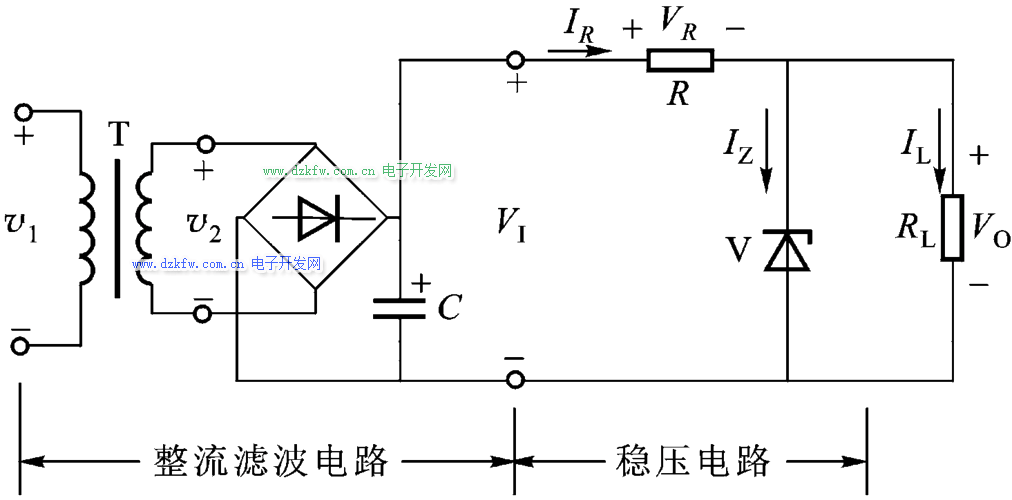

并联稳压电路。如下图所示，稳压二极管VD并联在输出端，VD上的电压即为输出电压。这种简单并联稳压电路主要应用在输入电压变化不大、负载电流较小的场所。

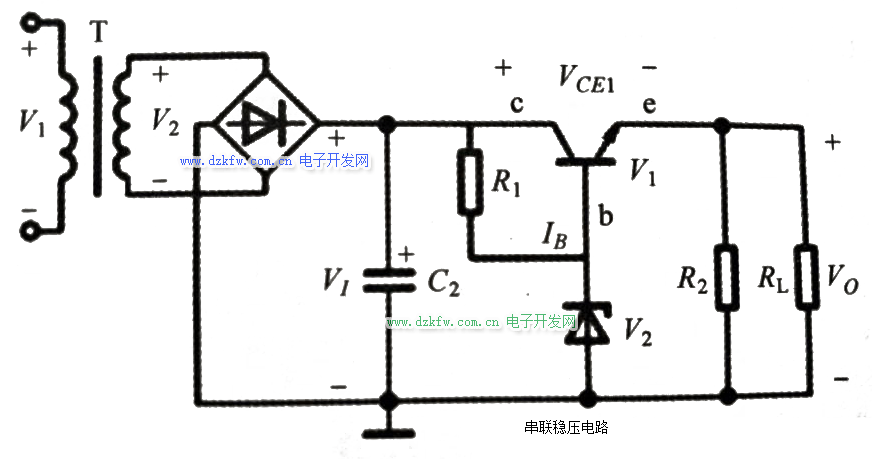

（2） 串联稳压电路。如图2-60所示，由于串联在输出电路中的调整管VT的基极电压被稳压二极管VD所稳定，所以当输出电压发作变化时，调整管VT的基-射极间电压相应变化，使得VT的管压降向相反方向变化，从而使输出电压根本坚持稳定。

稳压二极管的检查办法



一、稳压二极管的好坏及正、负极性的判断方法：

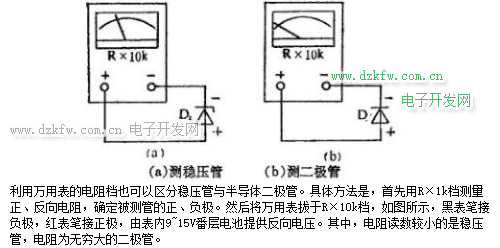

1、从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标志的一端为负极，另一端为正极。对标志不分明的稳压二极管，也能够用万用表判别其极性，丈量的办法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔中止丈量。在两次丈量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。

2、若测得稳压二极管的正、反向电阻均很小或均为无量大，则阐明该二极管已击穿或开路损坏。



二、稳压二极管稳压值的测量方法

1、用0~32V连续可调直流电源，关于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相衔接，电源负极与稳压二极管的正极相接，再用万用表丈量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。

2、也可用低于1KV的兆欧表为稳压二极管提供测试电源。其办法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规则匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。

3、若测量出来稳压二极管的稳定电压值忽高忽低，则就说 明该稳压二极管的性能已经不稳定，如下图：
