三相整流桥的构成及工作原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-05

三相整流桥通过将六个整流二极管相接,而二极管的特点:正极点位高与负极,那么则二极管导通;当正极电位低于负极,那么,二极管则截止。

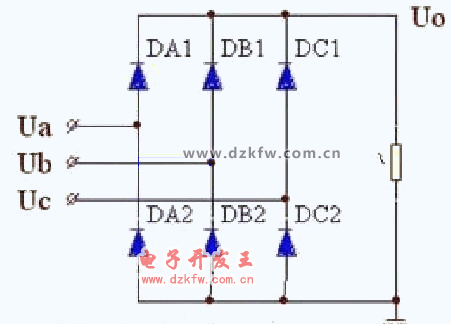

三相整流桥电路图
三相整流桥电路图(右下角为)
从接线图中不难看出,该电路的特点为:在任何时候,整流电流都是由三相电中最高位的一相连接二极管而流出,再经由负载流R向着最低电位的那一相二极管流到电源。该过程波形图大致如下图。

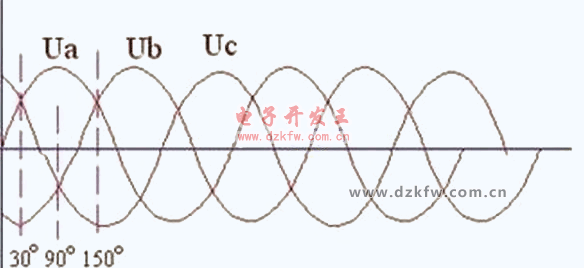

三相交流电电压波形图
三相交流电电压波形图
图中:ωt=0时,Ua=0,Ub= - √3/2•Um,Uc= +√3/2•Um,这时候的电流会经过Uc流向DC1二极管再流经负载R,从负载R再流回Ub。当温度在大于0小于30°时,Uc的电位最高,而Ub的电位最低,(https://www.dgzj.com/ 电工之家)所以在这个温度时间内,DC1跟DB2两个二极管是导通的。
而当温度达到30°以上90°以下,则Ua电位最高、Ub电位最低,所以在这个温度时间点内,DA1跟DB2两个二极管导通。
如果温度介于90°跟150°之间,则Ua电位最高,Uc电位最低,从图中可知该温度时间内,DA1、DC2两只二极管导通。

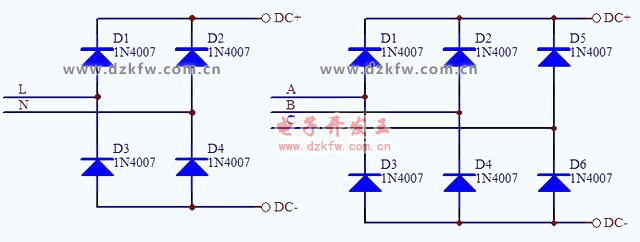

单相桥式整流(左)及三相桥式整流电路图(右)
单相桥式整流(左)及三相桥式整流电路图(右)
上诉上种情况所说的二极管导通属于始终导通,就是从开始到结束,该二极管一直属于导通状态,也就是无论什么时候,该电路三个二极管中,正极电位最高的导通,从电阻R再经过下面三只二极管中负极电位最低的二极管回到对应的电源。
不难发现,该电路中,至少有两个二极管是相互串接导通,其中电流与负载电流相同,但是负载电流则为连续性的,二极管分为三组进行循环导通,所以,如果要选择二极管电流则需是负载电流的三分之一。

Tags:三相整流桥,整流桥
