MOS场效应管电源开关电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-01-23

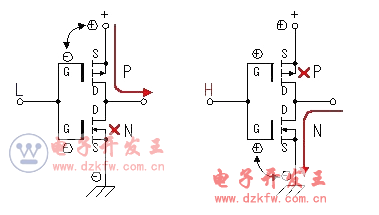

下面简述一下用C-MOS场效应管(增强型MOS场效应管)组成的应用电路的工作过程。电路将一个增强型P沟道MOS场效应管和一个增强型N沟道MOS场效应管组合在一起使用。当输入端为低电平时,P沟道MOS场效应管导通,输出端与电源正极接通。当输入端为高电平时,N沟道MOS场效应管导通,输出端与电源地接通。

MOS场效应管电源开关电路图
在该电路中,P沟道MOS场效应管和N沟道MOS场效应管总是在相反的状态下工作,其相位输入端和输出端相反。通过这种工作方式我们可以获得较大的电流输出。同时由于漏电流的影响,使得栅压在还没有到0V,通常在栅极电压小于1到2V时,MOS场效应管既被关断。不同场效应管其关断电压略有不同。也正因为如此,使得该电路不会因为两管同时导通而造成电源短路。

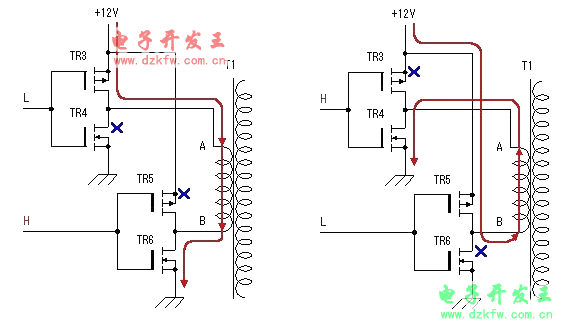

由以上分析我们可以画出原理图中MOS场效应管电路部分的工作过程

交流电的MOS管接通的工作电路
