什么是整流桥,整流桥工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/2

整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起;半桥是将两个二极管桥式整流的一半封在一起;用两个半桥可组成一个桥式整流电路。一个半桥也可以组成变压器带中心抽头的全波整流电路。

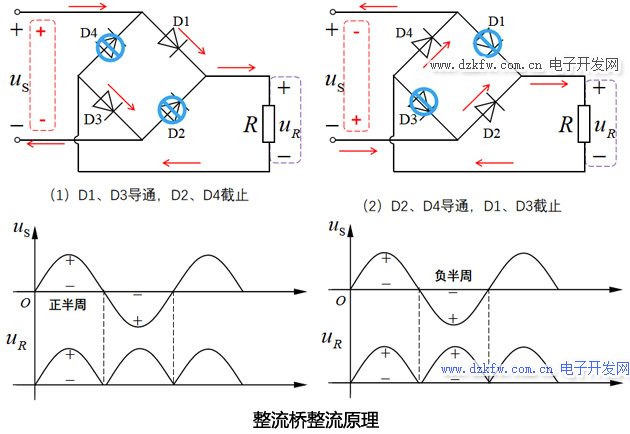

整流桥工作原理

选择整流桥要考虑整流电路和工作电压.

整流桥堆

整流桥堆一般用在全波整流电路中,它又分为全桥与半桥。

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的,图是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格,耐压值(最高反向电压)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

选择整流桥要考虑整流电路和工作电压.优质的厂家有“亚洲半导体”的G系列整流桥堆,进口品牌有ST、IR,台系的SEP、GD等。整流桥堆一般用在全波整流电路中,它又分为全桥与半桥。

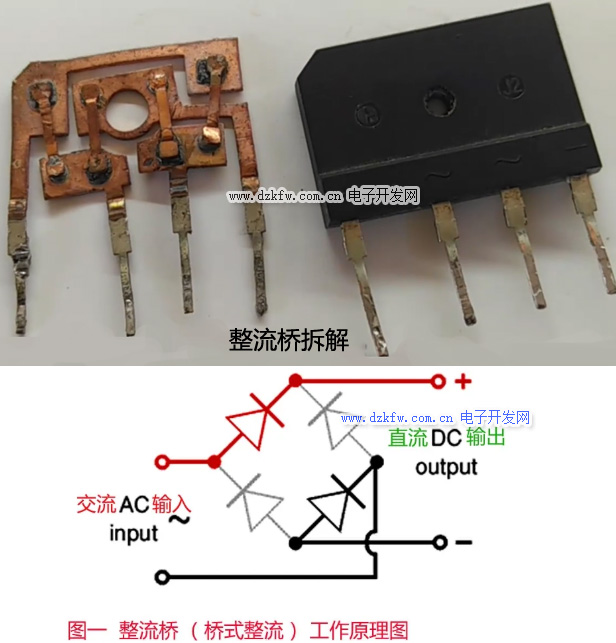

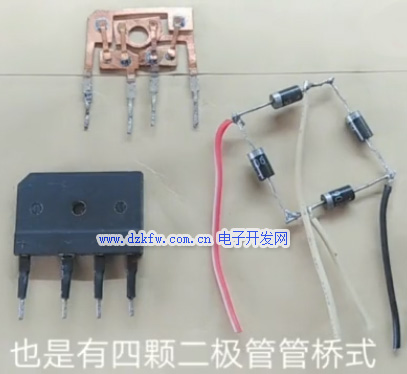

整流桥拆解及整流桥工作原理



整流桥命名规则

一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V;如:KBL410 即4A,1000V

RS507 即5A,1000V。(1234567分别代表电压档的50V,100V,200V,400V,600V,800V,1000V)

整流桥的应用领域

凡需要电压进行整流的领域都可以使用整流桥堆:

1 电镀电解需要直流,因而需要把交流整流为直流。

2 直流电机也需要把交流整流为直流。

3 高压直流静电需要把交流整流为直流。

4 变频电机的逆变电源是直流也需要把交流整流为直流。

5 蓄电池充电也需要把交流整流为直流。

6 等等。

这些整流都可以用整流桥堆。
