详解TL431的工作原理和用法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/6

TL431是一个三端可调分流并联稳压器,提供良好的温度稳定性。典型的动态输出阻抗为0.2Ω,阴极电流调节范围为1-100mA,可以实现2.5V-36V可调的稳压值。可用作并联稳压器,串联稳压器、开关调整控制电路、参考电压等,应用广泛。

尽管如此,但我发现一些对于TL431的讲解并不能让人一目了然,在应用的过程中还是会有很多疑惑,因此秉着分享经验、记录学习的目的和大家讨论一下TL431的工作原理和用法。

一、简单描述

1.符号和封装



图1.符号 图2.封装形式

431系列基准稳压源的符号多如图1所示,看起来像稳压二极管,但别稳压二极管的符号多了一个参考端R。

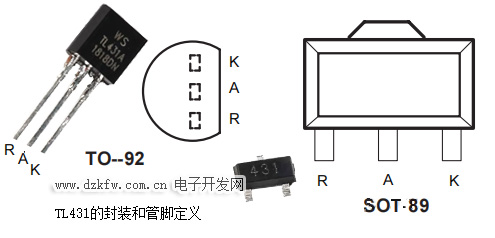

根据不同的生产厂商有不同的封装形式,具体可参考各个厂商TL431数据手册。

2.功能框图

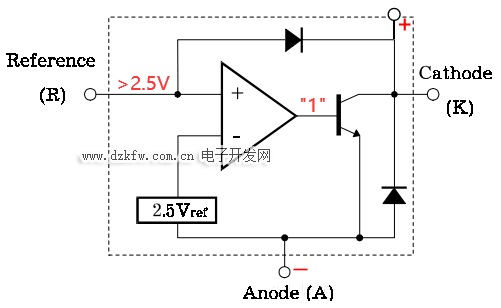

图3.功能框图

如图3所示,为TL431的内部功能框图,但并不是其真正的内部构造,只是用来简单辅助说明一下原理。假设电源正极连接阴极K端,电源负极连接阳极A端。当参考端R端电压>2.5V时,运放输出低电平“1”,三极管基极电压为高,则三极管集电结和发射结导通,相当于阴极和阳极导通,会拉低K端电压,则需要在电源正极和阴极之间接一个限流电阻;当参考端R端电压<2.5V时,运放输出低电平“0”,三极管基极电压为低,则三极管集电结和发射结均反偏,三极管截止,并联二极管也截止,此时VKA=电源电压。

疑问:这里注意当R端电压>2.5V电压时,运放输出为高电平,那此时三极管处于放大状态还是饱和状态呢?

后面测试说明三极管处在饱和区。



图3(a).三极管导通时 图3(b).三极管截止时

二、测试电路

1.门限输出电压测试

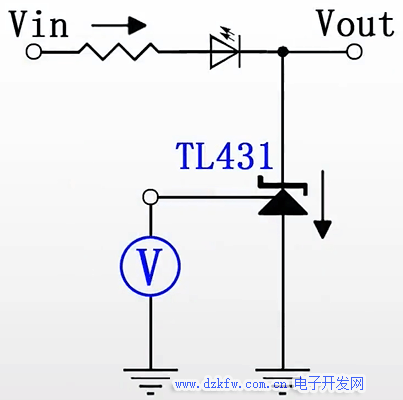

图4.电压测试电路图

如图4所示,在TL431的参考端接一可调电压源,在电源输入端和K端之间接一限流电阻和LED灯,在输出端接一万用表检测输出电压VKA大小。

测试结果表明,当R端电压源电压低于2.5V时,LED灯不亮,且输出电压VKA较大,为17.36V左右,说明VREF<2.5V时,TL431是截止的;当R端电压源电压高于2.5V时,LED灯亮,且输出电压VKA较小,为1.9V左右,说明VREF>2.5V时,TL431是导通的,K端电压被拉低,LED灯导通发光。并且随着VREF(2.5-2.7V)的升高,VKA是降低的,但降低不明显(1.945-1.8V变化),说明当VREF升高时,图3(a)中三极管基极电流IB增大,则集电极电流IC增大了一点点,使得限流电阻上分压也增大了一点点,则VKA的电压被拉低了一点点,三极管处于饱和或临界饱和状态

2.2.5V稳压电路测试



图5.2.5V稳压电路测试图

(1)测试电路

如图5所示,在输入端接一可调电压源Vin,限流电阻R为2.7K,将TL431的K端与R端接在一起,在输出端接数显万用表测试VKA。

注:由于431只有拉低电压的能力,没有升压能力,要做到稳压,电压源Vin必须要>2.5V,这里Vin初始值为20V。

(2)电路分析

起初当VKA>2.5V时,431导通,K端和A端短接,K端电压被拉低到VKA<2.5V,则431立马截止,K端和A端断开,K端电压又升高到>2.5V,431再次导通,如此循环往复,由于导通截止是一个较快的过程,使得VKA最终稳定在2.5V

(3)测试结果

Vin为20V时,输出电压VKA=2.51V,降低或增大Vin,VKA均不变,达到了稳压效果。

注:Vin的大小需使得IKA在1-100mA之间,即1mA<(Vin-2.5)/R<100mA,保证调节Vin使得5.7V<Vin<272.5V即可。

3.可调稳压电路测试

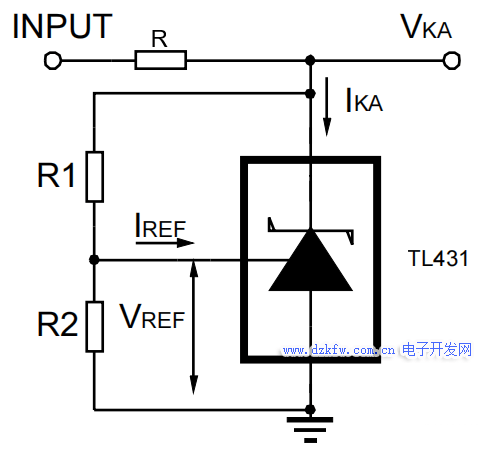

图6.可调稳压电路测试图

(1)测试电路

如图6所示,在输入端接一可调电压源Vin(初始设置为20V),限流电阻R为2.7K,R1为10K电阻,R2为10K可调变阻器,在输出端接数显万用表测试VKA。

(2)电路分析

上电后,TL431还未导通之前,IREF=0,根据串联分压原理,VREF=VIN/(R+R1+R2)*R2=8.81V,则VREF>2.5V,TL431导通,则VKA被拉低。VKA被拉低后,导致R1、R2上分压降低,则VREF降低,当VREF降低到<2.5V后,TL431截止,VKA电压又上升,R1、R2上分压增大,VREF电压又回升,当VREF电压回升到>2.5V后,TL431又导通,VKA又被拉低,如此循环往复。因此参考端的电压始终动态稳压在2.5V。

那么如何分析输出端VKA的电压呢?

根据之前的功能框图,431参考端R端接在运放的同相输入端,理想情况下,当运放的输入阻抗在兆欧以上,可以根据“虚断”原则认为运放的输入端无电流,即IREF=0,且VREF=2.5V,因此



查看手册可知,Iref最大为4uA,实际VKA便多了一项Iref*R1,mV级别(4uA*10KΩ=40mV)的电压。





(3)测试结果

当R1=10K,R2=10K时,输出电压VKA=5.094V,调节电源电压Vin的值,输出稳压值保持不变,始终为5.094V。

调节R2,减小R2的阻值,VKA增大,且调节电源电压Vin的值,输出稳压值保持不变,符合上述分析。

总结

基于上述三个测试电路分析了TL431的工作原理,TL431可实现开关控制、2.5V-36V稳压输出,实验者可自行测试。其实在实际使用中,431系列基准稳压源的工作原理基本一致,比如LTL431,可作为TL431的替代,在之后的博客中,会分享431基准稳压源在开关电源电路中的应用。
