电容传感器工作原理_电容传感器原理图

作者:佚名    文章来源:本站原创    点击数:2236    更新时间:2022-10-30

利用静电场内的变化检测金属、非金属、液体和固体的固态元件。
电容传感器工作原理
电容传感器结构内具有四个基本元件,即传感器板、振荡器、触发电路和输出端。
目标物体和传感器板构成了振荡器反馈电路。当物体和传感器板靠近时,反馈电容出现;当大电容出现时,就会开始振荡。触发电路感应振荡水平并得以控制,从而改变输出端开关装置的状态。
物体越远离传感器尖端时振荡幅度降低,而靠近时幅度增加。其在本质上为电容传感器的工作原理。

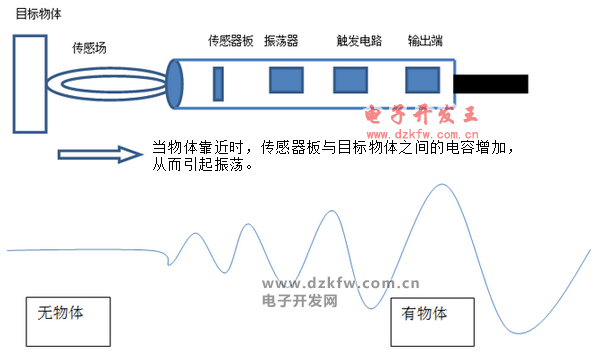

电容传感器工作原理_电容传感器原理图
电容传感器优势
①检测金属、非金属、固体和液体;
②可穿透某些材料(产品包装盒);
③固态,无磨损,使用寿命长;
④安装配置较多。
电容传感器注意事项
①传感距离较短,随着目标材料的变化而变化(≥ 25mm);
②易受环境影响,湿度可影响传感输出;
③根本不选择其目标,重要的是控制靠近传感器的物体(假触发)。
电容传感器应用
①液面传感
②产品填装线
③塑料件检测
④材料搬运的货板检测
⑤不规则物体
