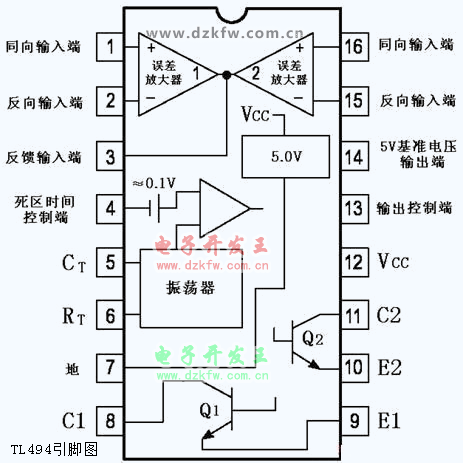

引脚图及功能
功能如下:
1 脚:误差放大器的同相输入端,耐压值 41V。
2 脚:误差放大器的反相输入端,耐压值 41V。
3 脚:反馈端,用于误差放大器输出信号的反馈补偿,最高电压 4.5V。常用于提供形成 PG 信号的一个输入信号。
4 脚:死区时间控制端,通过给该端施加 0 ~ 3.5V 电压,可使占空比在 49%~0 之间变化,从而控制输出端的输出。
5 脚:振荡器的定时电容端。6 脚:振荡器的定时电阻端。
7 脚:接地端。
8 脚:为第一路脉宽调制方波输出晶体管的集电极(耐压值 41V、 最大电流 250mA)。
9 脚:为第一路脉宽调制方波输出晶体管的发射极(耐压值 41V、最大电流 250mA)。
10 脚:为第二路脉宽调制方波输出晶体管的发射极(耐压值 41V. 最大电流 250mA) 。
11 脚:为第二路脉宽调制方波输出晶体管的集电极(耐压值 41V、 最大电流 250mA)。
12 脚:电源输入端,极限电压 41V, 低于 7V 电路不启动。
13 脚:输出方式控制端,当 13 脚与 14 脚相连时两管为推挽方式输出,当 13 脚与地相连时两管为并联方式输出。并联输出时两管的发射极与发射极可相连,集电极与集电极可相连,并联后输出电流可达 400mA。
14 脚:基准 5V 电压输出,用于为各比较电路提供基准电压值,最大电流 10mA。
15 脚: 误差放大器工的反相输入端,耐压值 41V。
16 脚:误差放大器 I 的同相输入端,耐压值 41V。
工作原理
TL494 的工作原理是一个固定频率的脉冲宽度调制电路,内置了线性锯齿波振荡器,振荡频率可通过外部的一个电阻和一个电容进行调节,其振荡频率如下:
振荡频率:
输出脉冲的宽度是通过电容 CT 上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管 Q1 和 Q2 受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通,即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大,输出脉冲的宽度将减小。
控制信号由集成电路外部输入,一路送至死区时间比较器,一路送往误差放大器的输入端。死区时间比较器具有 120mV 的输入补偿电压,它限制了最小输出死区时间约等于锯齿波周期的 4%,当输出端接地,最大输出占空比为 96%,而输出端接参考电平时,占空比为 48%。当把死区时间控制输入端接上固定的电压(范围在 0—3.3V 之间)即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从 0.5V 变化到 3.5 时,输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。两个误差放大器具有从 -0.3V 到(Vcc-2.0)的共模输入范围,这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常处于高电平,它与脉冲宽度调制器的反相输入端进行“或”运算,正是这种电路结构,放大器只需最小的输出即可支配控制回路。
当比较器 CT 放电,一个正脉冲出现在死区比较器的输出端,受脉冲约束的双稳触发器进行计时,同时停止输出管 Q1 和 Q2 的工作。若输出控制端连接到参考电压源,那么调制脉冲交替输出至两个输出晶体管,输出频率等于脉冲振荡器的一半。如果工作于单端状态,且最大占空比小于 50%时,输出驱动信号分别从晶体管 Q1 或 Q2 取得。输出变压器一个反馈绕组及二极管提供反馈电压。在单端工作模式下,当需要更高的驱动电流输出,亦可将 Q1 和 Q2 并联使用,这时,需将输出模式控制脚接地以关闭双稳触发器。

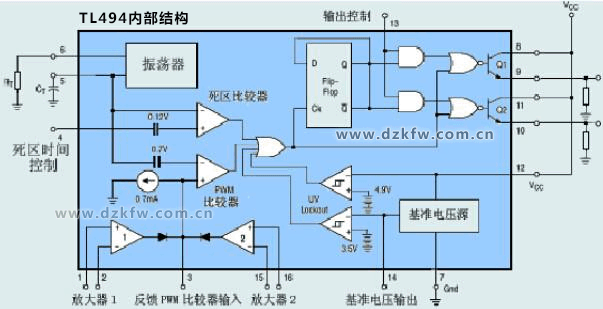

内部结构
作用与功能
TL494 的作用与功能是一种脉宽调制电路,它包含了开关电源控制所需的全部功能,广泛应用于单端正激双管式、半桥式、全桥式开关电源。
