AMS1117系列稳压器有可调版与多种固定电压版，设计用于提供1A输出电流且工作压差可低至1V。在最大输出电流时，AMS1117器件的最小压差保证不超过1.3V，并随负载电流的减小而逐渐降低。

AMS1117是一个正向低压降稳压器，在1A电流下压降为1.2V。

AMS1117有两个版本：固定输出版本和可调版本，固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，具有1％的精度；固定输出电压为1.2V的精度为2%。

AMS1117内部集成过热保护和限流电路，是电池供电和便携式计算机的最佳选择。



AMS1117特点

固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V和可调版本，具有1％的精度*

固定输出电压为1.2V的精度为2％

低漏失电压：1A输出电流时仅为1.2V

限流功能

过热切断

温度范围：-40°C~125°C

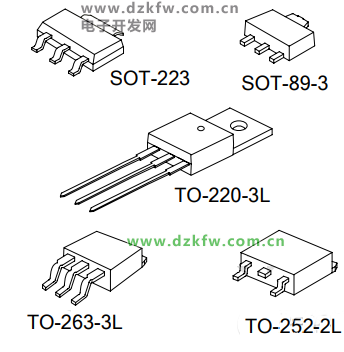

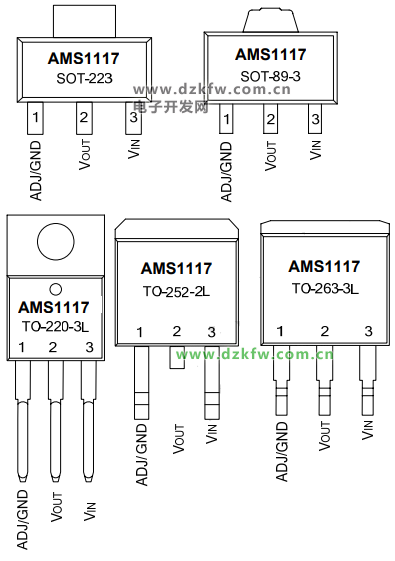

AMS1117管脚排列图

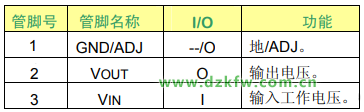

AMS1117管脚功能

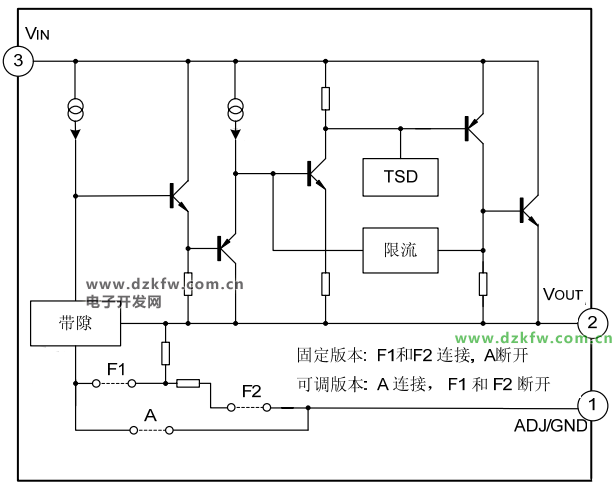

AMS1117内部框图





AMS1117功能

AMS1117是一个低漏失电压调整器，它的稳压调整管是由一个PNP驱动的NPN管组成的，漏失电压定义为： VDROP = VBE+ VSAT。

AMS1117有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V， 3.0V，3.3V，和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。

为了确保AMS1117的稳定性，对可调电压版本，输出需要连接一个至少22μF的钽电容。对于固定电压版本，可采用更小的电容，具体可以根据实际应用确定。通常，线性调整器的稳定性随着输出电流增加而降低。

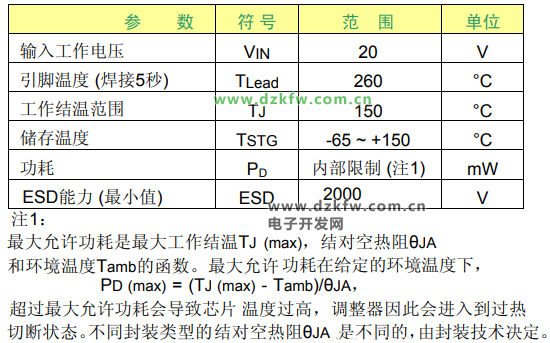

AMS1117极限参数



AMS1117-3.3参数：

绝对最大额定值：

工作结温范围：-40~125°C

输入电压：15V

焊接温度（25秒）：265°C

存储温度：-65~150°C

AMS1117电气特性

输出电压：3.267~3.333V（0《=IOUT《=1A，4.75V《=VIN《=12V）线路调整（最大）：10mV（4.75V《=VIN《=12V）负载调节（最大）：15mV（VIN=5V，0《=IOUT《=1A）电压差（最大）：1.3V电流限制：900~1500mA静态电流（最大）：10mA纹波抑制（最小）：60dB。

AMS1117典型应用电路（一）

AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器发表开关电源稳压器电池充电器活跃的小型计算机系统接口终端笔记本电脑的电源管理电池供电的仪器。

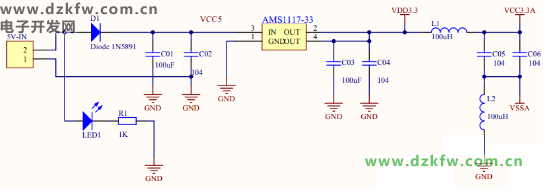

以下是用稳压芯片将5V的电源转换成3.3V的电压电路原理图。



图 AMS1117-3.3电路

对电路的解析：

1、D1作用是防止电源反接。

2、C01、C02是电源输入滤波。

3、VDD3.3是3.3V电源，供数字电路使用，

4、L1、L2是隔离滤波电感。

5、VCC3.3是3.3V电源，供模拟电路使用

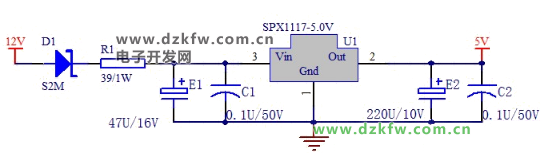

AMS1117典型应用电路（二）：AMS1117-5稳压电路图



图 AMS1117-5V电路

AMS1117典型应用电路（三）：AMS1117稳压电路图

AMS1117是一个低漏失电压调整器，它的稳压调整管是由一个PNP驱动的NPN管组成的，漏失电压定义为：VDROP=VBE+VSAT。

AMS1117有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。

为了确保AMS1117的稳定性，对可调电压版本，输出需要连接一个至少22μF的钽电容。对于固定电压版本，可采用更小的电容，具体可以根据实际应用确定。通常，线性调整器的稳定性随着输出电流增加而降低。

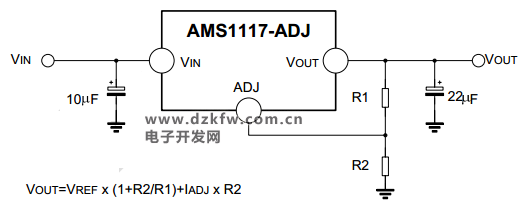

图、典型可调输出电压

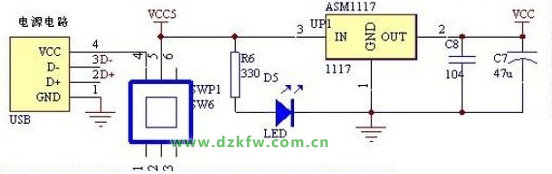

AMS1117典型应用电路（四）：AMS1117的5v转3.3v

ASM1117的工作原理和普通的78系列线性稳压器或LM317线性稳压器相同，所有的线性稳压器都是通过对输出电压采样，然后反馈到调节电路去调节输出级调整管的阻抗，当输出电压偏低时，就调节输出级的阻抗变小从而减小调整管的压降，当输出电压偏高时，就调节输出级的阻抗变大从而增大调整管的压降，这样就维持了输出电压的稳定。

ASM1117和78系列稳压器的主要差别是它的最小饱和压降（即失稳电压）较小，为1.1V（典型值）~1.3V（最大值），而78系列稳压器的失稳电压是2V~3V左右，因此在输出电压相同的情况下ASM1117可以工作在较低的输入工作电压下。以SSM1117-3.3为例，它的最低工作电压是4.4V（典型值）~4.8V（最大值），而LM317输出3.3V电压时要求最低输入电压为5.3~6.3V。

另外SAM1117系列稳压器的最高输入电压也低于78系列稳压器。



R6是D5的限流电阻，作用是使显示发光二极管D5在上电时能工作在正常的状态下；C7和C8都是输出滤波电容，作用是减小输出电压汶波并抑制ASM1117的自激振荡，C8是高频滤波电容，C7是低频滤波电容。图中已经标出了C8容量是0.1微法，C7是47微法，R6的阻值是3030欧。

电解电容主要滤除低频纹波，一般从几十Hz到200Hz。

无极性电容，容量比较小，常见的有瓷片电容，一般用来滤除高频纹波。

电解电容中的ESL是指等效串联电感。
