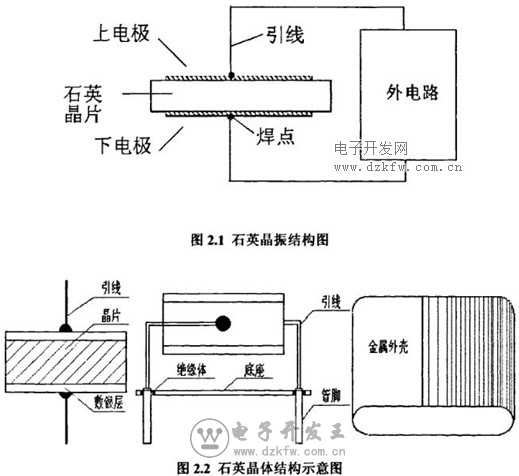

石英晶体谐振器是利用石英晶体的压电效应制成的一种谐振器件,其基本结构为:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊根引线接到管脚上,再加上封装外壳就构成了石英晶体振荡器,简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。图2.1是石英晶振结构图。图2.2是一种金属外壳封装的石英晶体结构示意图。

压电效应

若在石英晶振的两个电极上加一电场,晶片就会产生机械变形。反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时晶片的机械振动又会产生交变电场。

在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大, 比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。它的贴片晶振谐振频率与晶片的切割方向、几何形状、尺寸等有关。
