本文介绍一款采用TP4057锂电池专用充电IC制作的锂电池充电电路，其可以对单节锂电池进行充电，并且带有充电指示灯和充满指示灯。在锂电池充满电之后，整个电路自动处于微功耗省电状态。

 　　

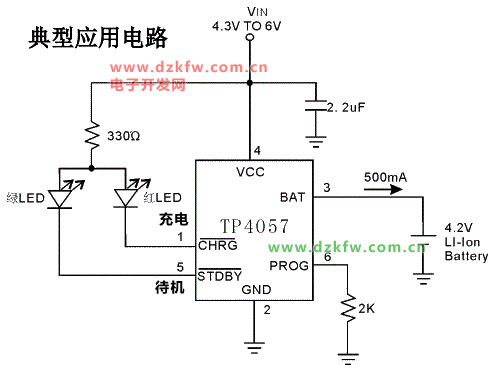

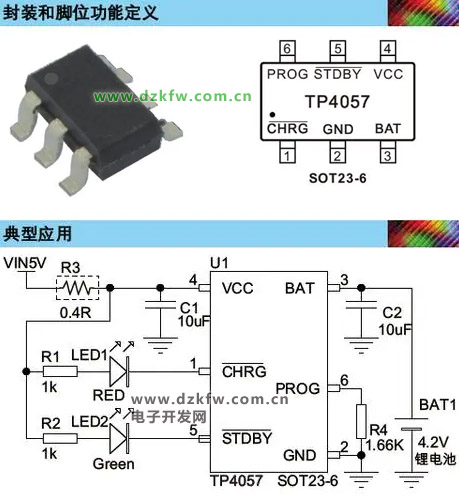

　　TP4057是一款单节锂电池专用的恒流/恒压线性充电IC，​其内部带有电池反接保护及防倒充电路。该充电IC的工作电压范围为4～6V，静态工作电流仅有40μA，其输出的充电电流可由⑥脚外接的电阻R2来设定，最大充电电流为600mA。

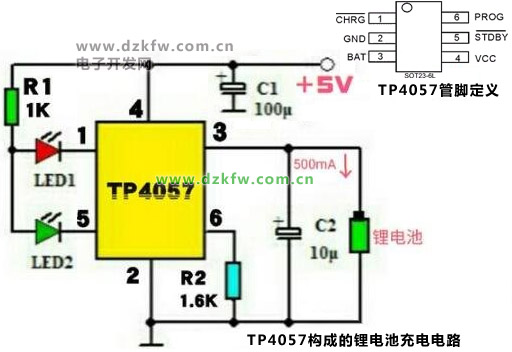

　　TP4057的①脚为充电指示端，充电时①脚外接的LED1指示灯点亮；⑤脚为充满指示端，充满电时，⑤脚外接的LED2指示灯点亮。R1为LED1和LED2的限流电阻。R2为充电电流设定电阻，其阻值为1.6KΩ时，输出的充电电流为500mA。本电路可以使用手机充电器或充电宝输出的5V电压供电。

---
