三台电机顺序启动逆序停止动作电路图原理

作者:佚名    文章来源:本站原创    点击数:7186    更新时间:2020-06-14

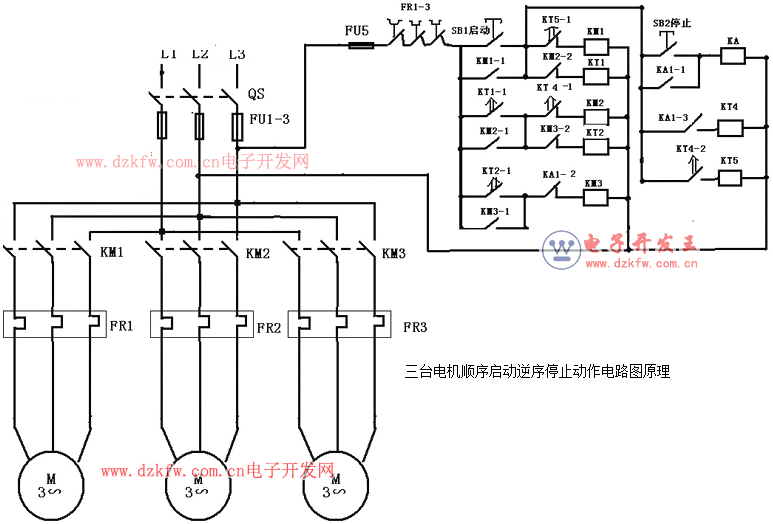

某些工艺流程,需要顺序启动M1、M2、M3三台电动机,而停止则是按M3、M2、M1逆序进行。在这电路中,由于KM1的常开触点串入KM2控制回路;KM2的常开触点串入KM3控制回路,如果KM1不先吸合,即电动机M1不先启动,电动机M2就无法启动;电动机M2不启动,电动机M3也无法启动,这就是“顺序启动”。“逆序停止”是因为KM3的常开辅助触点并接在STP2停止按钮两端,KM2的常开辅助触点并接在STP1停止按钮两端。这样,不停止电动机M3就无法停止电动机M2,不停止电动机M2也停不下电动机M1。

三台电机顺序启动逆序停止动作电路图原理
