电磁炉工作原理

电磁炉是通过电子线路板部分产生交变磁场来工作的,当用含铁质的锅具的底部放置在炉面上时，锅具切割交变磁力线而在锅具底部金属部分产生涡流，涡流使锅具铁分高速无规则的运动，分子互相碰撞和摩擦而产生热能，使器具的本身自行高速发热，用来加热和烹饪食物。

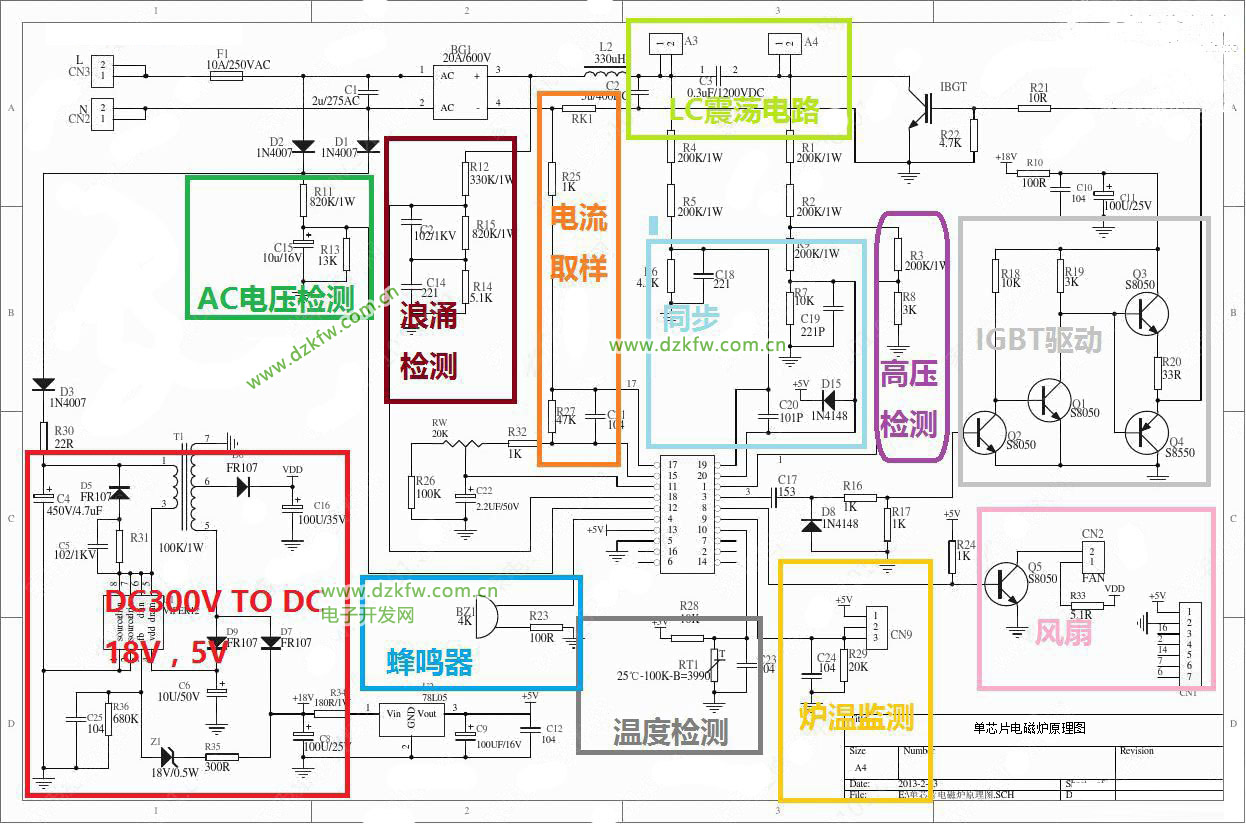

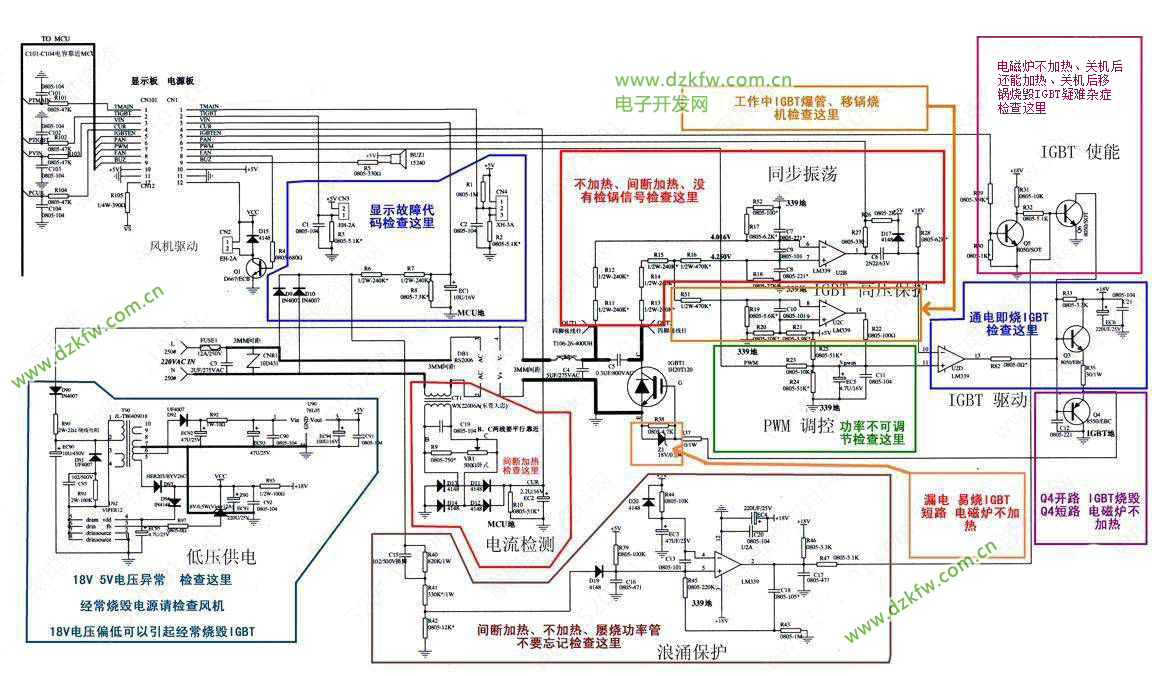

最近有网友说刚开始接触电磁炉维修，想学习下看电路图，可是怎么都看不懂工作原理，不知道哪里是检锅信号线路、驱动线路、同步线路，取样线路、温度检测线路、高压保护线路等，能不能找一张典型的电磁炉电路图，然后标明详细的线路，今天我就给大家分享两张典型的电路图，供新手学习参考用。
