摘要：小家电器用的最频繁莫过于电吹风了，就算是一家三口，一天至少3次使用，一年1095次，所以电吹风一般用的时间不长，就容易出故障，比如热风正常、暖风失效、电热丝不热等等，那么电吹风常见的故障有哪些？电吹风常见故障怎么修呢？今天小编特意整理出来分享给大家，希望对大家有帮助。

电吹风原理：电吹风机是由一组电热丝和一个高转速小风扇组合而成的。通电时，电热丝会产生热量，风扇吹出的风经过电热丝，就变成热风。如果只是小风扇转动，而电热丝不热，那么吹出来的就只是风而不热了。
吹风机吹出来的风属于干风，若使用的时间过长，很容易会造成水分的流失，造成热伤害，把损伤降到最低的秘诀就是：用毛巾先拍干头发上的水分，用手轻轻梳顺头发，然后再用吹风机。





一、机型：FD-350电吹风

1．电路原理

该电吹风电路原理如图1所示。具有“热风”、“暖风”、“停止”三挡，主要由功能转换开关S、直流电机M、温控器ST、桥堆UR和电热丝EH等组成。将电源插头XP插入市电插座，S置于“热风”挡，220V交流电源通过EH降压(从EH的抽头处引出)加至UR全波整流获得约15V直流电压供M工作，M带动风叶快转吹出热风。将S置于“暖风”挡，220V交流电源经整流管VD1半波整流，M带动风叶慢转吹出暖风。

该电吹风设置的热保护温控器动作温度为105℃，当机内温升超过额定温度或发生故障时，电吹风自动断电。当温升恢复正常或排除故障后即可正常启动。

2．故障维修

【例1】整机不工作。

分析维修：这大多是电路不通所致。首先检查XP是否插到位、S是否接触良好、EH是否烧断等，若上述正常，则是ST损坏引起故障。待电吹风冷却至常温后，拆下集风筒，即可见到温控器，用万用表测ST两脚，正常的接触电阻为0Ω，若为无穷大，说明ST损坏。用KSD201型／105℃陶瓷式温控器更换，故障即可排除。

【例2】热风挡正常，暖风失效。

分析维修：热风挡正常，说明整机电路基本正常，暖风挡失效则其局部电路有故障。重点检查S的暖风挡触点、半波整流管VD1，经检测为VD1击穿开路，更换VD1(1N4007)，故障即排除。

【例3】电机不转。

分析维修：该现象大多为电机无工作电源或其本身损坏所致。重点检查EH、ST、UR、M等元器件。经检查UR击穿开路引起所述故障，用四只lN4007整流管代换即可。

【例4】电机时转时不转。

分析维修：多为电机炭刷磨损所致。先用万用表测M两脚，正常直流电阻约10Ω，若电阻大于正常值或万用表指针摆动不定，说明炭刷磨损或炭刷与电机换向器接触不良。可用酒清清洁炭刷与换向器之间污物，仍不行则需更换炭刷才能排除故障。

附电路图：



二、机型号：CYB-92C电子调温电吹风。

1．电路原理

该电吹风电路原理如图2所示。由电源开关S、电热丝EH、双向晶闸管VS、扼流圈L组成开关主电路。由电位器：RP1、可变电阻RP2、电阻R1、R2、R3、电容C2、C3和双向触发二极管VD1组成可调式阻容移相电路。

闭合S，接通开关主电路电源，220V交流电源通过R1、RP1向C3充电，当C3两端电压上升至VD1的转折电压时，VD1导通，触发VS的控制极G，T1、T2导通，主电路通电。调节RP1的阻值，就可以改变C3的充电速率，即改变VS导通角，相应改变EH及M两端电压，从而达到无级连续调压的目的。

直流电机M工作电源由电阻R5降压，整流桥VD2～VD5整流后供给。

电路中，可变电阻RP2和电容C2的作用，是防止RP1调节最大值时造成调压失控现象。电容C1、电阻R4、扼流圈L组成抑制吸收电磁波电路，防止主电路产生高次谐波对声像电器的干扰。电容C4可减少M工作时所产生的火花对声像电器的干扰。

2．故障维修

【例1】闭合电源开关，电机不转，电热丝不热。

分析维修：多数是S触点氧化所敛。主要原因是EH功率大，开关动作过多造成的。拆下开关，撬开外壳，用小刀刮除氧化物即可。若触点严重烧蚀，需更换。

【例2】不能调压，电热丝不热。

分析维修：引起该故障原因较多，重点检查EH是否烧断，用万用表测EH两端，常态直流电阻约60Ω，若为无穷大，说明EH烧坏。购800W电炉丝按原样装好，故障即可排除。若EH正常，逐一检查R1、RP1、C3、R3、VD1、VS是否坏。

【例3】调压正常．电机不转。

分析维修：该故障多是直流电路相关元件损坏引起故障。重点检查R5、VD2～VD5、C4、M等元器件，常见为R5烧断。可用电吹风专用600Ω／12W瓷质电阻代换。

三、KF-TFL电吹风机电路简析及维修

KF-TFL电吹风机是一种功率较大的吹风器具，工作分为1200W和2100W两挡，机内采用交／直流串激式电机作为风动力，所以风力大、热量足，并且该机还有负氧离子发生器，能使吹出的风产生清新感。为便了使用维护，现据实物测绘其工作电路如附图所示，供合理使用及检修参考。

（1）电路简析

此型吹风机所具有的多种功能分别由图中的K1～K4开关来控制。K1是电源总控开关，将K1置于ON挡位，接通总电源。K2是电路总功率(电机风量和加热器电热量)调节开关，当K2为闭合(1挡)状态时，市电电源经K2全压供给负载端。若只需“冷风”，则开关K4可不闭合，电热丝不通，所以风机吹出的只是一般冷态风。当需要热风时将K4闭合，电热丝2通电发热后加热风筒内风流，即会送出弱热风。因机内电热丝设计为两组，所以热风可再由K3开关调控，而完成“大、小”热量调节；当将K3闭合(接通max挡)时。两组电热丝共同发热吹出强热风。

实际使用中若要求风、热量再弱一些，可再将总功率调节开关K3断开(转置“2”挡)，将二极管D串接入回路，电源通过D半波整流，电机、电热丝部分就只得到220×0．45=99V的脉动直流工作电压，负载功率工作状态对应会降低至全功率的一半以下。

此机的负氧离子功能，是由机壳上一只轻触按钮开关AN控制。按AN时机内一只小型负离子发生器电路模块得电工作，再通过模块上输出的两根高压导线输全机壳内设置的电极上进行放电，产生电离空气随风吹出。此时，蓝色LED发光。

（2）故障维修实例

【例1】工作噪音增大。

由于此噪音属于机械噪音，所以检修重点放在电机上。观察发现在电机转动时，电刷与整流子接触处的电火花较大，关机后看到转子的整流子电极间隙中充斥有很多的石墨粉末(是石墨电刷磨损后沉积形成)造成局部短路，引起电机的工作电流波动并引起转速不稳，并发出异常噪音。对此，先持针锥把整流子间隙内沉积物剔除，随后，用注射器注酒精喷洗干净。经清洁处理后再试机，电机恢复正常，异常噪音亦消失。

【例2】工作时风和热量不稳，忽高忽低。

此现象只出现在K2开关位于2挡时，分析可能是K1断开后，总回路串入的二极管D异常所引起。但拆下D后用万川表测量却正常，怀疑其可能热态不稳定，遂换上新管一试，故障末再出现。



四、SZJ-18型电吹风

测绘电路图如图1所示。其原理为：

(1)0挡：为关断状态。

(2)1挡：电源经温控器ST分成二路，一路经EH2(153Ω)、桥式整流后给风扇电机M供电，再经VD2流向电源另一端，电机慢转；另一路经EH1(62Ω)、VD1流向电源另一端，故为低温、低速挡。

(3)2挡：电源和1挡一样分成二路，只是都未经过_二极管，所以电机高速旋转；电热丝EH1发高温，为高温高速挡。

(4)3挡：由于开关未将EH1接通电源，不发热，而EH2发热很小，只有电机高速旋转，为冷风挡。

维修：

(1)1挡时电热丝EH1很红，其他正常。挡时电流经VD1(1N5408)半波整流后给EH1供电，应为低温状态。检查VD1已短路，更换后恢复正常。(2)电机在各挡都不转。首先测量电机两端电压为0V；整流二极管发烫，测整流桥二极管正常，说明电机或电容器短路。拆下电容器(已发黑)测量已短路，更换后，电机运转正常。



五、SZJ-28型电吹风

测绘电路如附图2所示。该机采用分压、分流的办法，在EH2上分得电压，经VD1、VD2整流后供电机运转；加热电路也由经VD5整流与不经整流，分为低温和高温挡。

维修：电机时转时不转。测电机静态电阻值在30Ω～50Ω间跳变，拆开电机发现碳刷接触不良。经清洗掉换向器上的碳粉，并研磨碳刷工作面后装机通电，电机运转顺畅。

六、电吹风电热丝问题

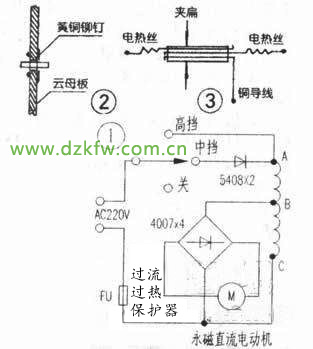

电吹风是常用的小家电，最常见的电路如图1所示由于电热丝发热功率大，发热集中，其连接部分很容易松动。常见的连接方法是用黄铜铆钉将电热丝等导线铆紧在云母板上。黄铜、镍铬丝、铜导线三者的热膨胀系数不同，使用一段时间后铆接点就会松动(图1中A、B、c三点)，导致接触不良甚至打火。

找一根医用10号以上的不锈钢注射针头，切取5～10mm长的一小段，如图2所示连接，穿卡在原来的黄铜铆钉扎中作支点(图3)。因为紫铜的热账系数比不锈钢大，当温度升高后不但不会松动，反而会接触得更紧，笔者用此法修理过多种电热器件都很成功，长时间使用导电都十分良好



七、巧接电吹风热丝

将已断的电热丝圈与圈搭接好(各两圈左右)，放在瓷砖、木块等绝缘体上，撒上少许硼砂粉(化工商店有售)，通电后断处便自然焊接好了。操作时须注意安全，并用风扇降温，以防石棉支架被烧焦。
