电蚊拍具有使用方便、灭蚊效果好、无化学污染、安全卫生等优点，因此深受大众的喜爱。可是，你了解电蚊拍吗？电蚊拍原理你知道吗？我相信很多人都不了解。我们都知道电蚊拍是通过使蚊子触电而最终消灭它们。那么它是...

我相信很多人都不了解。我们都知道电蚊拍是通过使蚊子触电而最终消灭它们。那么它是怎么产生电流呢？
电蚊拍用的是电容放电的方法。
电蚊拍首先通过一组高频振荡电路，将电池的直流电转换成低压高频交流电，再通过一组升压电路将低压的高频交流电转换成高压高频交流电，再用产生的高频高压电对一组电容充电，电容的两极分别和电蚊拍的两层拍面连接，这样就使电蚊拍的两层拍面之间形成了电压很高的静电场（至少有1500V）。当有蚊虫靠近这个静电场时，静电场产生的吸力能将重量很低的蚊虫吸到电蚊拍上，造成电蚊拍两层拍面之间形成短路或者直接造成电弧放电，最终将蚊虫电死。

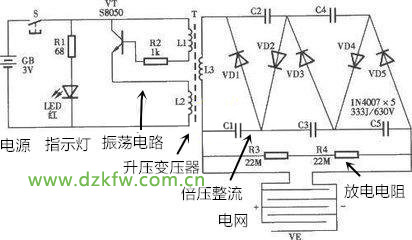

典型的电蚊拍电路图如下，它由电源、指示灯、振荡电路、升压变压器、倍压整流电路、电网、放电电阻组成。



电蚊拍电路原理图
1.电源指示灯，由于电池电压为3v，需要限流电阻R1予以限流；用于指示电路的通断；

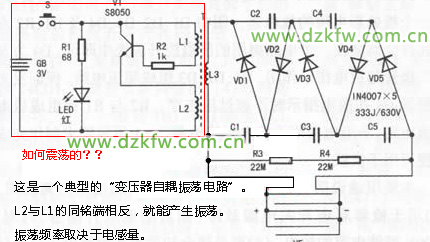

2.振荡电路，由三极管S8050NPN型、限流电阻R2、反馈线圈L1、负载线圈L2组成，黑点表示L1、L2的同名端，振荡电路的目的是将3v直流电变成交流电。从电路分析这是一个典型的变压器反馈式振荡电路，接法是共集电极接法。我们采用前面介绍的瞬时极性法分析其电路，设基极输入信号为+，则发射极信号为+，反馈回基极的信号也为+，属于正反馈电路，且直流通道具备，具备振荡条件；

振荡电路
3.升压变压器T：次级线圈L3匝数大于初级线圈L2，属于升压变压器，故输出电压U3＞U2，将输入电压升高到100v左右；

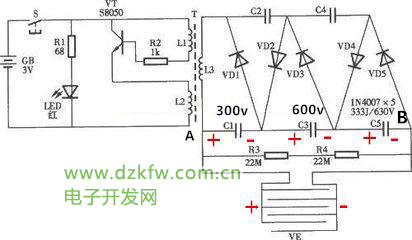

4.倍压整流电路，由电容C1、C2、C3....C5以及二极管VD1、VD2...VD5等组成；交流电U3的幅值为300v；则C1两端电压为300v，C3、C5两端的电压各是600v；根据二极管方向判断，每个二极管的充电电压为左正右负，电压取自于AB两端，则电网电压为600+600+300=1500v。

电蚊拍倍压整流

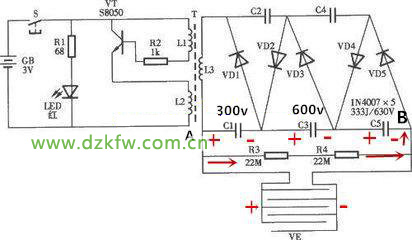

5.放电电路。由电阻R3R4组成，这些电阻阻值很高，短时间内不会将电容上的电压卸放掉，在不用电蚊拍时为安全起见，通过这些电阻进行放电，放电电流方向如箭头所示。

电蚊拍放电电路
电蚊拍电路形式有好多种，不过大同小异，熟悉了上述电路，对于其它电路也非常容易识读。有兴趣的朋友可做网络进行查询，多如牛毛。
有人问这种电路对人体有危害吗，由于这种电路虽然电压很高，但其电流极小，作用时间毫秒级，不小心触碰会有不爽感觉，不会对人体造成电击、电伤的严重后果，在设计时就考虑了人体电阻将充电电压限制在了一定范围内了，和我们日常的静电电压差不多，不过使用上还是应该注意。

为了使用安全，那么这样的原理下的电蚊拍在使用的过程中，我们要注意一些什么问题呢？
1、被击毙于网面的蚊拍，请抖动网使其脱落，切勿用水冲洗，以防短路。
2、气候潮湿，蚊拍可能吸湿而无高压或变低压，击毙效果下降，应及时使用电吹风吹干或阳光下晒干，蚊拍效果自动恢复。
3、电蚊拍工作于直流高压，会产生一定强度火花。因此严禁在充满易燃气体的场所使用和检修，通电时忌用手或导电金属棒接触高压电网，以防意外。
4、电蚊拍并非玩具，儿童不宜使用。
