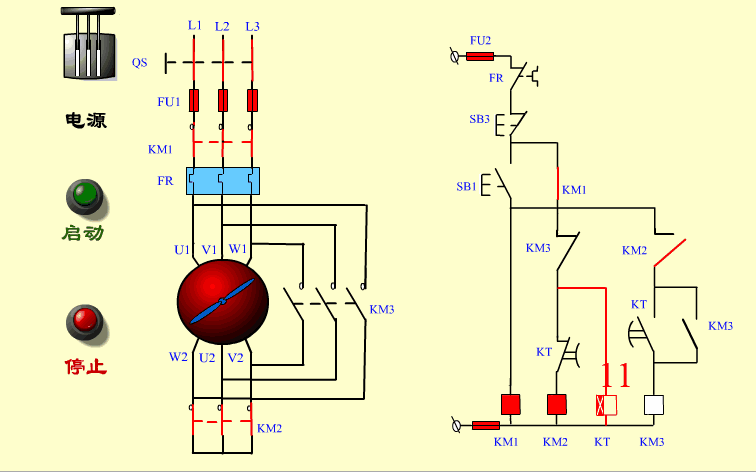

一例星三角启动的电气原理图，如下图：

通过本例学习电动机以星三角连接方式下的启动过程，动画演示，逼真形象，供大家参考。

推荐你看的：

异步电机星三角降压启动的控制电路图

电机星三角降压启动的控制电路图，异步电动机星三角起动控制电路图，适合于电动机正常运行时为三角型联接，实现星形-三角形降压启动控制，Y—△起动只能用于正常运行时为△形接法的电动机。

几个星三角启动的电路实物接线图，整个接线图中包括停止按钮、启动按钮、时间继电器与电动机接线盒等设备，需要的朋友参考下。
