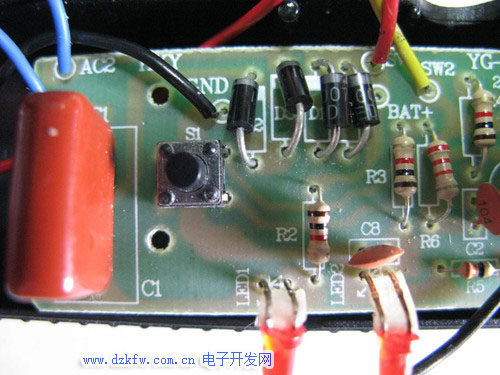

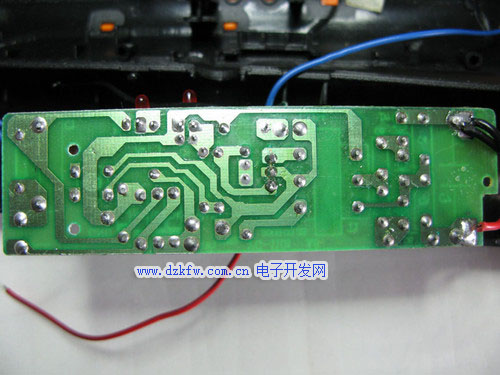

最近，看到来我博客寻觅充电式电蚊拍故障检修的朋友增多。于是我将电蚊拍再次拆开，按照实物绘制了电蚊拍的印刷电路板图和电原理图。以供来寻求资料的朋友使用。由于水平有限，徒手绘制，难免会有错误的地方，仅供参考。

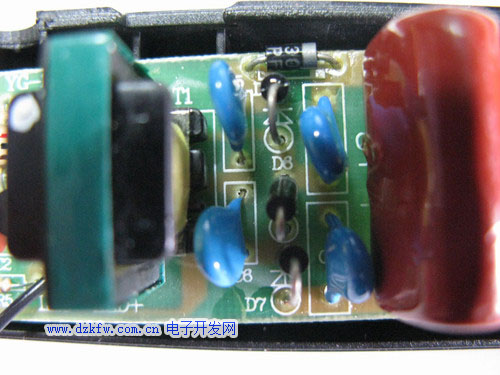

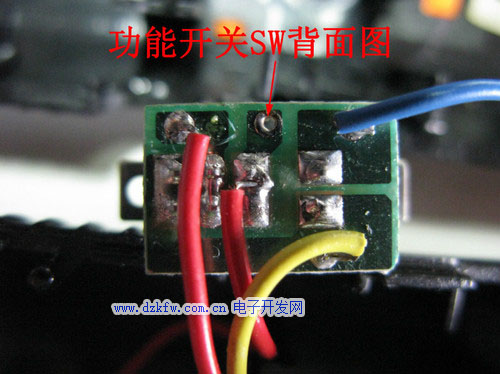

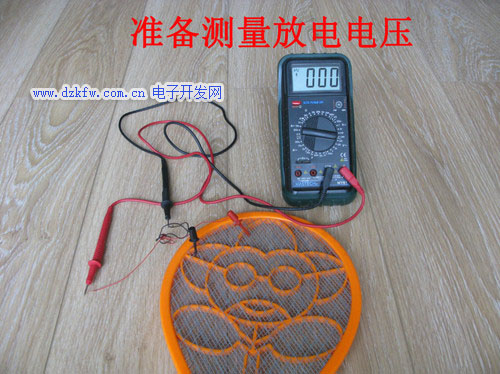

电路工作原理：电蚊拍手柄上有一个功能开关SW，SW开关共有三档，向上推是第一档。这时开关接通电池BT正极，电流通过开关经LED3、电阻R5构成回路，使照明灯LED3点亮，也可在此状态下打蚊子（耗电高）；中间档是第二档。当将SW开关放置在中间部位时，是为了给电池BT充电。当电蚊拍电池没电时，要将手柄下端的单相插头释放出来，插到～220V插座上，D1～D4组成的硅整流桥给电池BT充电，LED1被点亮（充电指示）；将SW开关向下拉是第三档。这是准备进行灭蚊工作。当按下S1微动开关时LED2被点亮（灭蚊电路工作指示），Q1、R6、C2、R4和变压器B的初级线圈组成的振荡电路开始工作，并在变压器的次级线圈感应出电压，经D5～D8和C3～C6组成的倍压整流电路，将输出电压迅速提升至1600V左右以灭杀蚊蝇（新拍应达到1800V以上）。
