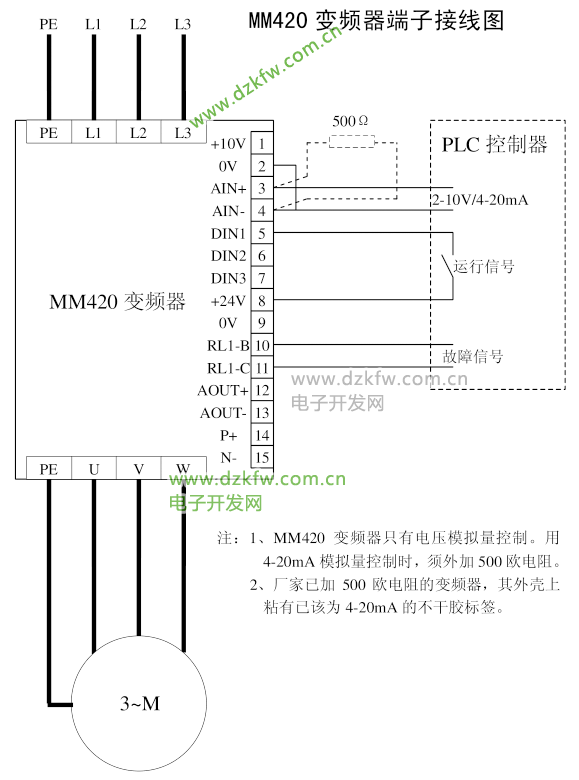

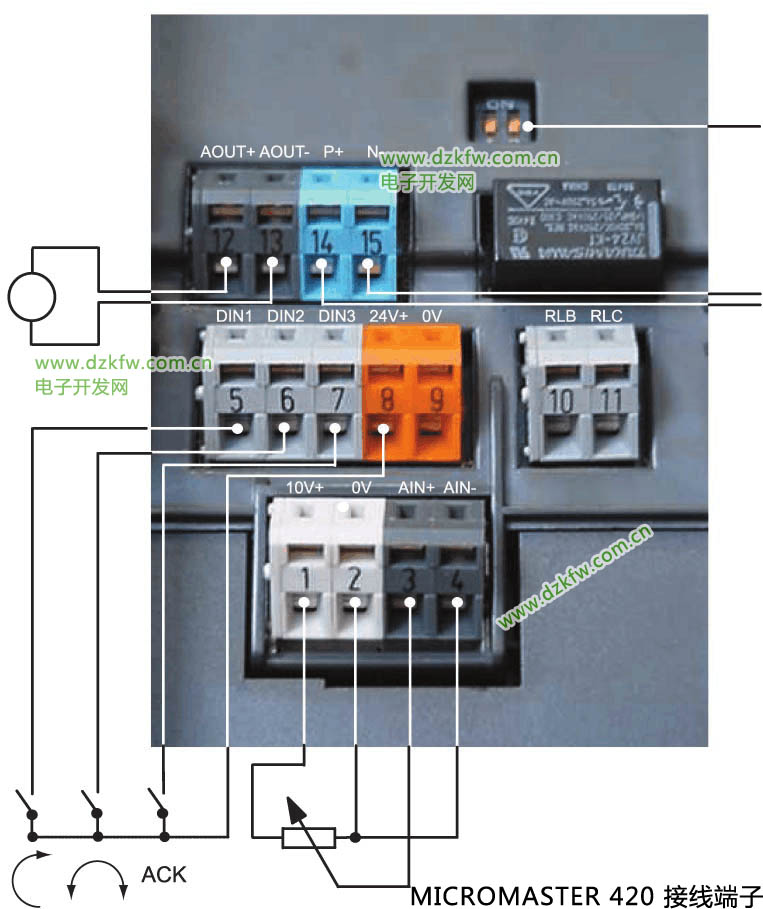

MICROMASTER 420 接线端子：

利用基本操作员面板进行调试

用户利用可选件基本操作员面板，可以改变MM420的缺省设置以满足特定的应用对象的需要。利用BOP，可以访问第一级、第二级和第三级参数设置值。BOP具有以下功能：

根据需要显示速度、频率、电动机方向和电流等等。

对于直接控制，BOP直接安装在变频器的前面板上。如果要“快速调试”变频器，需要使用《入门指南》。对于其它调试方式，请参阅《操作说明》或者《参考手册》。

1.改变方向改变电动机转动的方向。用一个负号(-)或一个闪

烁的小数点指示反向旋转。

2.启动变频器本按钮可以启动变频器。缺省状态下该按钮被禁

止。如果要使能该按钮，请将P0700设置为1。

3.停止变频器本按钮按照P1121设置的时间(斜坡下降时间)

停止变频器。

4.电动机点动当变频器没有输出时，本按钮可以按照预置的点

动频率启动和运行电动机。释放该按钮时变频器

停止。

5.访问参数按下本按钮，允许用户按照选定的用户访问级

别访问参数。

6.减少数值按下本按钮可减少显示值。如果要通过BOP改变

频率设置值，请设置P1000=1。

7.增加数值按下本按钮可增加显示值。如果要通过BOP改变

频率设置值，请设置P1000=1。

8.功能本按钮可用于查看附加信息。请参阅

MICROMASTER 420《操作说明》第44页的

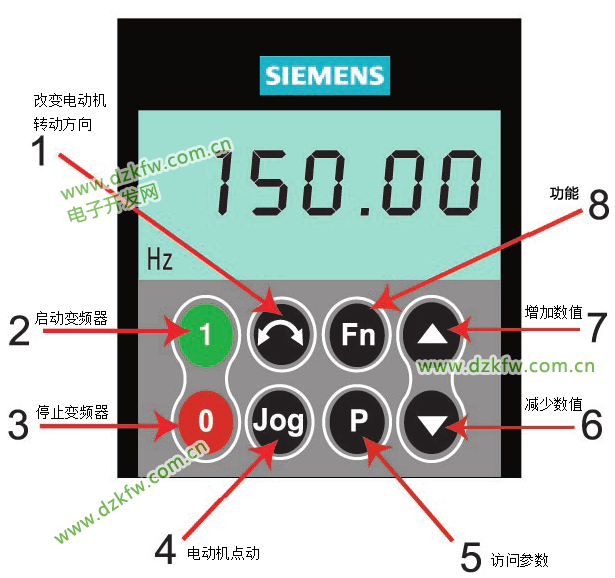

西门子变频器MM420的基本操作面板BOP按钮功能说明如下：
