变频器外接电位器接法

作者:佚名    文章来源:本站原创    点击数:2470    更新时间:2018-08-04
分别接在电阻的这两颗线上,另一个线接在调节端子上。
红线接在黑头上,插在小洞里。
将红外接电位器的两端接+10V和ACM,滑动端接电压输入端AVI。
变频器与外接电位器之间接线应用屏蔽线,且要三线均屏蔽。变频器与外接电位器之间距离超过2米时,要考虑屏蔽线的质量,线径不能小。变频器与外接电位器之间距离超过10米时,建议在保证屏蔽线的质量和线径下,再套铁管。在保证屏蔽线的质量和线径下套铁管,距离可以超过200米,原则是变频器端,线路压降可以忽略,若压降过大,可以用单芯铜线屏蔽代替屏蔽线。
    变频器的控制如果采用闭环自动控制,必须将工艺参数,如生产过程中的流量、液面、压力、温度等通过变送器、调节器转换为4~20mA的信号,送至变频器的信号输入端,才能达到变频控制的目的。频率的设定可以通过外接频率设定电位器的方法来实现。

变频器外接电位器接法
    RP的使用有其局限性。这是由于RP输入的是0~10V的电压信号,而电压信号随着传输距离的延长受到的干扰增大。如果安装现场与变频器距离较远,则无法保证信号传输的准确性。在这种情况下,频率信号可以这样来设定:在输入端子X1~X9中,任意指定某两个端子,并设定其数据为“17”(增命令)和“18”(减命令),这样在运行信号(ON)时,能用外部触点输入信号增/减设定频率。端子的功能见表2-4,此时的接线图如图所示。

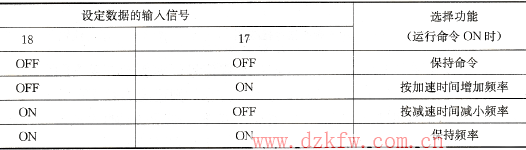

变频器端子功能表
    表    端子功能表

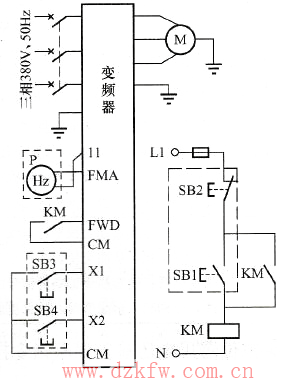

    在图中,指定X1为频率增命令端子;X2为频率减命令端子。虚线框内元件即运行和停止按钮SB1、SB2,频率增减按钮SB3、SB4,以及频率表P均安装在现场操作柱上。操作柱可选用专业厂家生产的防爆变频调速操作柱。使用时按住SB3,频率增加(见表P),松开手,频率即固定在某频率值上;同理,按住SB4,频率减小,松开手,频率即固定在另一个频率值上。
