西门子变频器常用功能参数之如何设置面板操作和端子外接按钮操作

作者:佚名    文章来源:本站原创    点击数:6782    更新时间:2020-11-06

一、如何设置面板操作和端子外接按钮操作。

1、利用操作面板上的上下箭头来增速和减速,要设置P0700(0)=1:面板键盘启停,

P1000(0)=1:面板的上下键来增速和减速。其他参数使用出厂值,主要应用于初次调试。

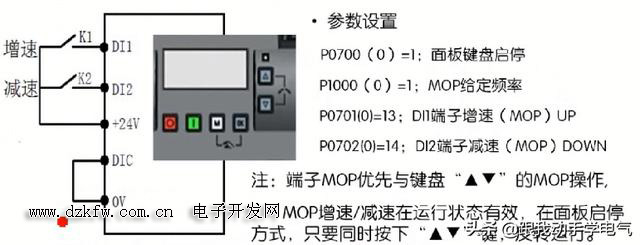

2、面板键盘启停,利用端子外接按钮来增速和减速:所谓的增速和减速就是增加或减小频率。

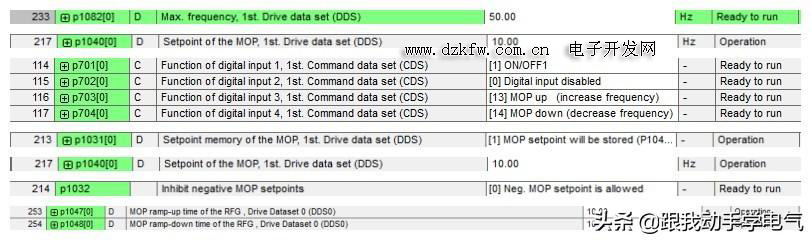

手里没有操作面板,我们就看看STARTER或simotion scout中的参数设置:如下图所示:

3、端子启停,面板上下箭头设置频率:

P0700(0)=2;端子启停

P1000(0)=1;MOP设定频率

P0701(0)=1;端子DI1正转启停

P0702(0)=2;端子DI2反转启停

注:数字输入端功能:1—ON/OFF1:接通启动,断开停止

2—反转ON/OFF1,停止方式OFF1

利用操作面板上的上下箭头来增加和减少频率。

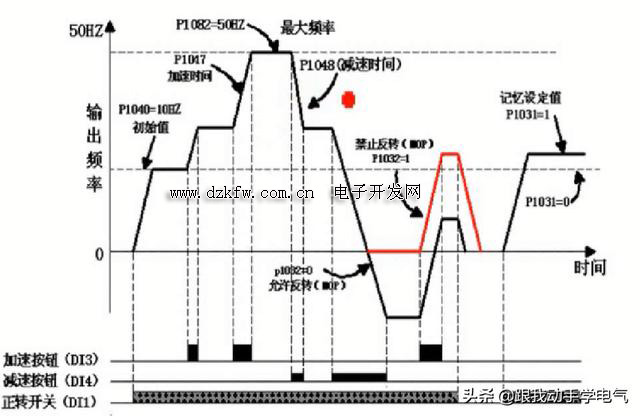

4、端子键盘—增速/减速设定频率及相关参数设置关系图:

最大频率是由P1082来设置,也就是速度上限。

初始值有P1040来设置,当给启动信号,电机按初始值来运行。

加速时间P1047和减速时间P1048,这两个参数只对于MOP增减速的快慢。

禁止反转参数P1032,当P1032设置为1,禁止反转,当P1032=0,当一直按减速按钮,当速度为0后,电机将反转。当然这个参数也只针对于MOP模式。

记忆设定值P1031=1,当变频器停电,再次上电后变频器将按断电时的速度来设定。若P1031=0,则按初始值来设定。

PII21为停机方式OFF1的减速时间。

针对西门子不同型号的变频器参数会有所不同,具体还是要参考下你所选择的变频器的手册。

还有一些参数我们再看看对应关系:

1)主频率源选定参数P1070,如上面所讲的P1070(0)=1050;表示MOP增速/减速给定频率方式。r1050(0)=MOP操作的实际输出频率

2)启停命令源选定参数:P0840(0)启停命令信号源,设置P0840=r722.0,表示DI1端子启停,如设置P0842=r722.1,表示DI2端子反转启停。如下图所示。

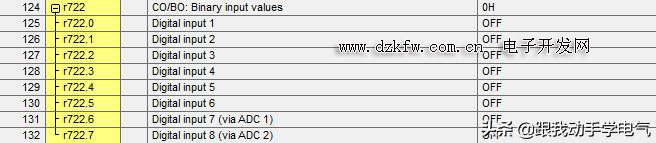

3)r722参数对应的是数字量端子输入。如下图

电气知识和经验是用来分享的,后续我还会更新西门子变频器的参数设置,希望通过本文的介绍能对你的工作和学习有帮助。想学习的可以关注我。

欢迎大家关注、点赞、评论及转发。欢迎大家提问题一起探讨。
