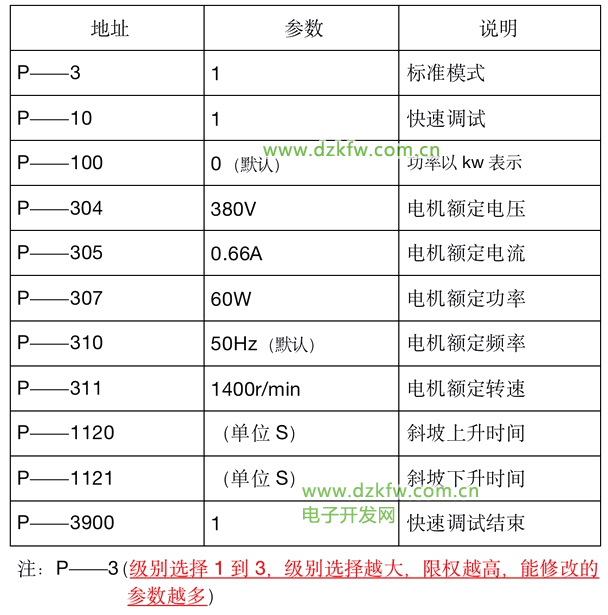

快速调试参数设置



P——304到P——311的参数设定请参照所使用电机的铭牌

2.复位所有参数

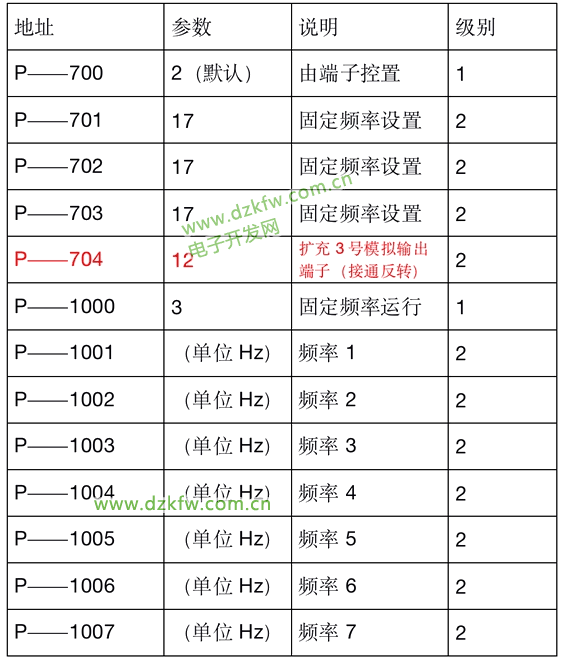

3.多段速（最多七段）



注：级别在P——3设定

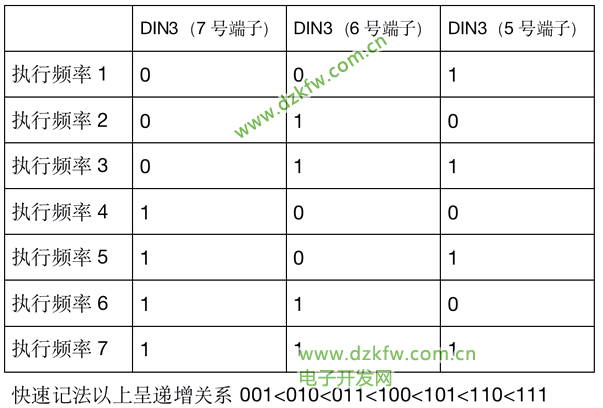

二进制表

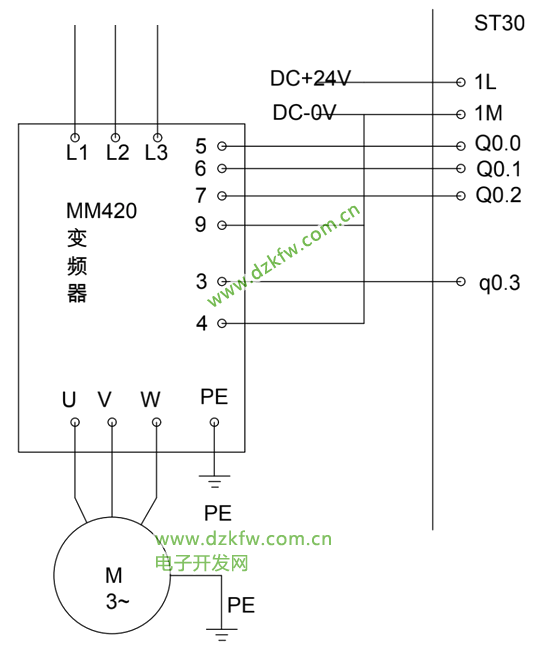

接线图1（PLC）



我这里用的西门子MM420变频器是380V的型号，如果是220V的型号只用接L1，L2（注意：220V输入型号的不要接380V的电压，否则会造成短路烧坏变频器）

Q0.0，Q0.1，Q0.2作二进制码的信号

如：Q0.0=1时对应二进制为001执行P1001我们设定的固定频率，当Q0.3=1反转执行。

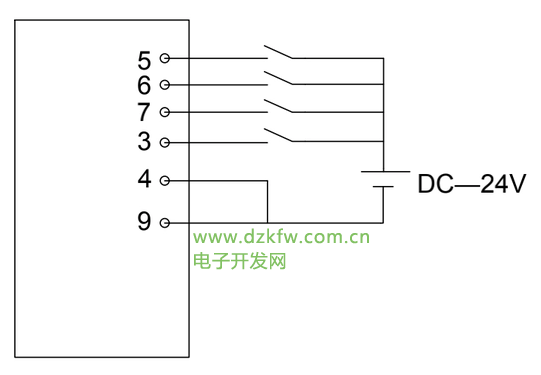

接线图2（开关型）



用开关做信号触发：9，4号端子接外部电源24V的DC-0V，5，6，7，3号端子分别与DC+24V接通。

5，6，7号端子对应DIN1，DIN2，DIN3

3号端子作反转信号

二进制表上面以给出

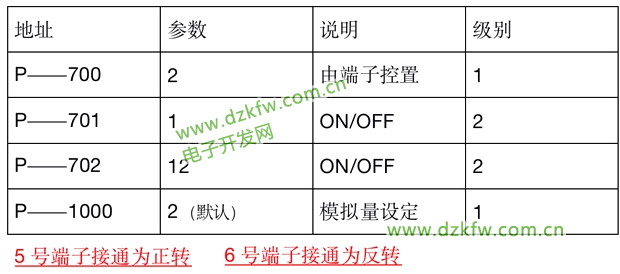

4.模拟量调速

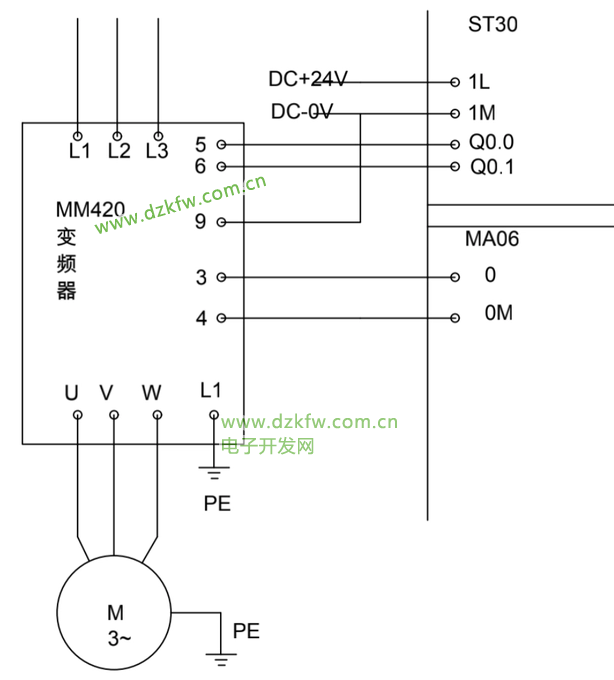

接线图1（PLC）



5号端子作启动信号，6号端子作反转信号，3，4为模拟量输入

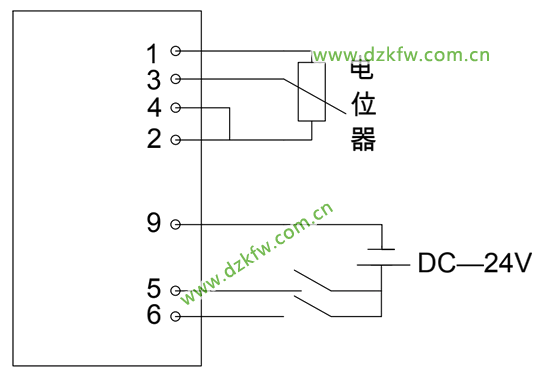

接线图2（电位器）



1，2号端子作电位器的供电；3，4号端子作模拟量接入信号（4，2号端子短接）
