IGBT的作用与功能和应用场景_变频器IGBT模块导热脂厚度是否影响散热 多少CM合适

作者:佚名    文章来源:本站原创    点击数:1297    更新时间:2023/8/11
一、IGBT的作用与功能

IGBT的全名为绝缘栅双极晶体管,具有高电压、大电流、高频率、低导通压降等特点,是一种功率半导体器件,那么igbt有什么用呢?

一般来说,IGBT的主要作用是可以很容易地将输入的高压直流电流转换为高压交流电,只需通过脉宽调制即可实现变频控制,它通过十几伏的门极控制信号,即可实现kV级电压和kA级电流的控制,开关频率可达每秒几万次。



二、igbt主要应用在哪些场合

igbt的作用主要是高压直流转交流以及变频,在很多场合都有广泛的应用,一般常用igbt的场合主要有:

1、新能源汽车

IGBT是电动汽车及充电桩等设备的核心技术部件,在电动汽车中发挥着至关重要的作用,主要作用于电动车汽车的充电桩、电动控制系统以及车载空调控制系统。

(1)电动控制系统:作用于大功率直流/交流(DC/AC)逆变后汽车电机的驱动。

(2)车载空调控制系统:作用于小功率直流/交流(DC/AC)的逆变。

(3)充电桩:智能充电桩中被作为开关元件使用。

2、智能电网

智能电网的发电端、输电端、变电端及用电端均需使用IGBT。

(1)发电端:风力发电、光伏发电中的整流器和逆变器都需使用IGBT。

(2)输电端:特高压直流输电中FACTS柔性输电技术需大量使用IGBT。

(3)变电端:IGBT是电力电子变压器的关键器件。

(4)用电端:家用白电、微波炉、LED照明驱动等都对IGBT有大量的需求。

3、轨道交通

众所周知,交流传动技术是现代轨道交通的核心技术之一,在交流传动系统中牵引变流器是关键部件,而IGBT又是牵引变流器最核心的器件之一,可以说该器件已成为轨道交通车辆牵引变流器和各种辅助变流器的主流电力电子器件。

三、变频器IGBT模块导热脂厚度

变频器igbt模块导热脂厚度是会影响散热的,一般为50um-100um之间即可。太薄容易有间隙,太厚又容易增加不必要的导热介质,增加热阻,反而不利高效散热。

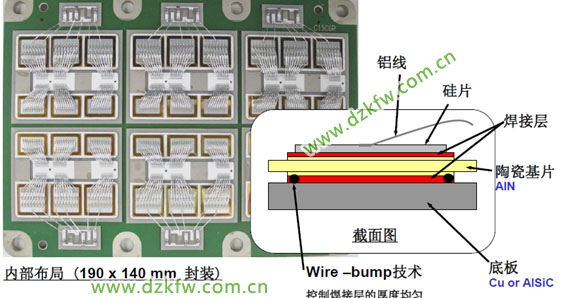

IGBT模块

模块和散热器之间的导热通常采用导热硅脂、导热锡箔纸、导热铝箔纸、导热硅胶片,目的都是填充模块和散热器之间缝隙,提高导热系数。导热锡箔纸、导热铝箔纸都是软金属,在压紧时容易变形且较薄,充分填充缝隙。国内现在有生产铝箔导热双面胶的,使用起来特别方便.

如图在安装或更换IGBT模块时,应十分重视IGBT模块与散热片的接触面状态和拧紧程度。为了减少接触热阻,最好在散热器与IGBT模块间涂抹导热硅脂。一般散热片底部安装有散热风扇,当散热风扇损坏中散热片散热不良时将导致IGBT模块发热,而发生故障。因此对散热风扇应定期进行检查,一般在散热片上靠近IGBT模块的地方安装有温度感应器,当温度过高时将报警或停止IGBT模块工作。

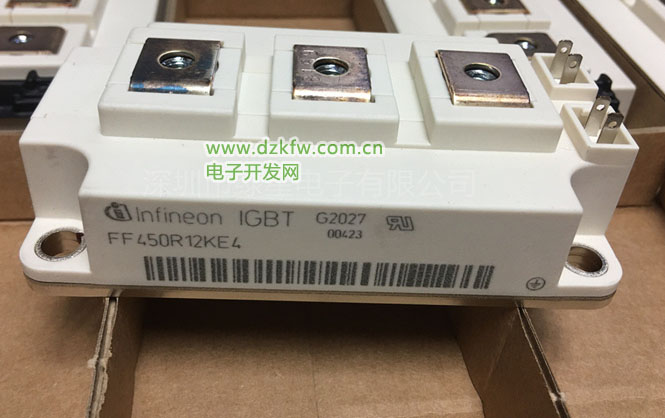

在安装或更换IGBT模块


Tags:IGBT模块,变频器,igbt
