400KVA西门子440变频器电源带100KW就跳什么原因?MM440西门子参数设置,西门子变频器故障代码大全

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-07-16

因为这种变频器属于大功率变频器,它的额定电流一般小功率变压器无法满足要求。

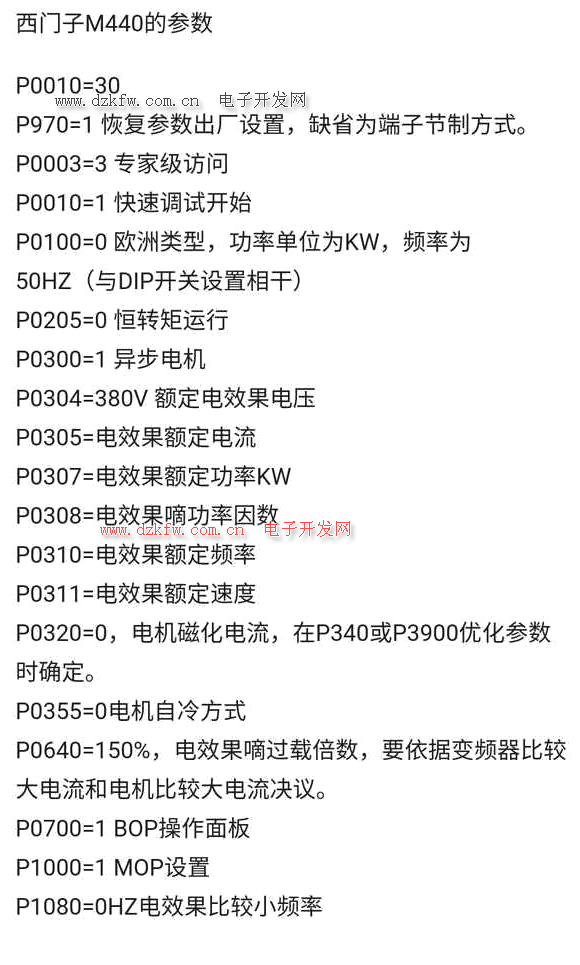

首先检查西门子变频器的输入电源电压是否为380V,这里可以查看P0304是否等于380V。其他西门子MM440的参数看一看是否了解它们,见下图表所示。

MM440西门子参数设置

再看西门子变频器的故障代码,一般是:
★F0001为过电流:引起它的原因为电动机的导线短路或者有接地故障。正确选择变频器的容量比较靠谱;电缆导线的长度不得超过允许的最大值;电动机内部及其连接线不得短路;必须准确输入电动机参数;必须准确输入电动机的定子电阻值;电动机的冷却风道必须通畅;可以延长加速、减速时间;减小V/F值。
★F0002为过电压,引起过电压原因主要有①内部直流回路过高;②电源电压过高或者电动机处于再生制动状态下;③减速时间过短。要求电源电压必须在变频器额定范围内;过电流回路电压控制器必须有效;减速时间必须与负载的惯性相匹配;要求制动电阻器的功率必须在规定的限值以内。
★F0003为欠电压,引起故障代码原因主要有①电网电压异常;送电距离超过规定范围值;②冲击负载超过限值。需要检查电源电压必须在这种大功率变频器的额定范围内。检查电源是否有短时掉电或者瞬时电压降低的现象。
★F0004为变频器过热,产生故障代码的原因可能是冷却风量不足,或者是环境温度过高。变频器运行时冷却风机必须正常;载波频率必须设定为出厂值;环境温度不得高于允许值。
★F0005为变频器12T过热,主要原因是变频器过载,断续周期不符合要求,电动机的运行功率超过变频器的负载能力。
★F0011为电动机过热,原因可能是电动机过载。
★F0012为变频器温度信号丢失。造成故障代码的原因可能是变频器内部散热器的温度传感器断线,为此必须更换新的同型号温度传感器。
★还有F0015也是电动机温度信号丢失,需要更换电动机温度传感器。
F0020为电源缺相;F0021为接地故障;F0022为变频器功率模块故障;F0023为变频器输出故障;F0024为整流器过热故障等。
★接下来介绍一下西门子MM440变频器恢复出厂设置的方法,需要把P10改为成30,P970修改成1。先找到P10,按P键确定它,再把参数修改成30再按P键确定它。接下来再把P970的参数修改1,找到970,按上升键,确定它,再把参数修改成1,按确定键,它会自动恢复出厂设置值。
★西门子MM440变频器常规操作,有关变频器标准参数和扩展参数的全面说明,请参看参数表。
提示
1、变频器没有主电源开关,因此,当电源电压接通时变频器就已带电。在按下运行(运行)键,或者在数字输入端5出现”ON“信号(正向旋转)之前,变频器的输出一直被封锁,处于等待状态。
2、如果装有BOP防喷器或AOP并且已选定要显示输出频率(P0005=21),那么,在变须器减速停车时,相应的设定值大约每一秒钟显示一次。
3、变频器出厂时已按相同额定功率的西门子四极标准电动机的常规应用对象进行编程。如果用户采用的是其它型号的电动机,就必须输入电动机铭牌上的规格数据,关于如何读取电动机铭牌数据的细节,主要是额定频率、额定电压、额定电流、额定转速等。
4、除非P0010=1,否则是不能修改电动机参数的。
5、为了使电动机开始运行,必须将P0010返回“0”值。
如果用BOP防喷器/ AOP进行的基本操作,它的前提条件为:
P0010 = 0(为了正确地进行运行命令的初始化)。
P0700 = 1(使能防喷器的起/停动止按钮)。
P1000=1(使能电动电位计的设定值),1、按下绿色按键,起动电动机。
2、在电动机转动时按下上升键,使电动机升速到50赫兹。
3、在电动机达到50 Hz时按下下降键,电动机速度及其显示值都降低。
4、用换相键改变电动机的转动方向。
5、用红色按键停止电动机。
★另外注意外接的电动机热过载保护。
电动机在额定速度以下运行时,安装在电动机轴上的风扇的冷却效果降低。因此,如果要在低频下长时间连续运行,大多数电动机必须降低额定功率使用,为了保护电动机在这种情况下不致过热而损坏,电动机应安装PTC温度传感器,并把它的输出信号连接到变频器的相应控制端,同时必须将P0601设定为1。
如果电动机的PTC已经接到MICROMASTER440变频器的控制端14和15,并且设定P0601 = 1,使能PTC功能,那么,MICROMASTER440将按常规情况工作,端子上的电阻保持在大约15000以下。如果超过这一数值,,变频器将发出报警信号A0510,然后出现故障。实际电阻的 数值不应小于1000Ω,并且不大于2000 Ω。
实话实说,玩这种大功率西门子变频器,需要熟读它的使用说明书。
