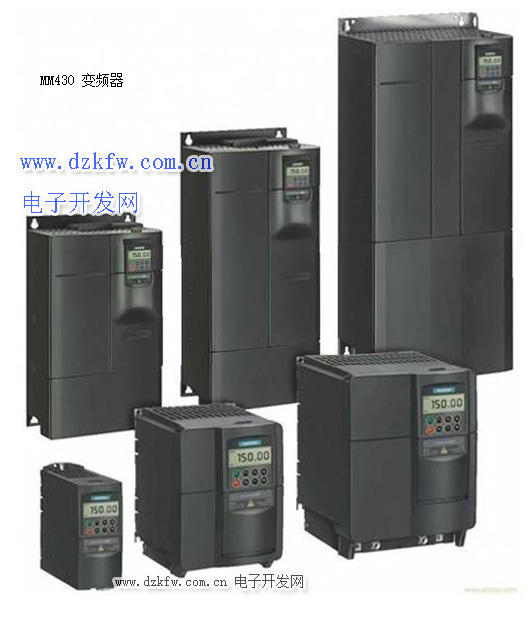

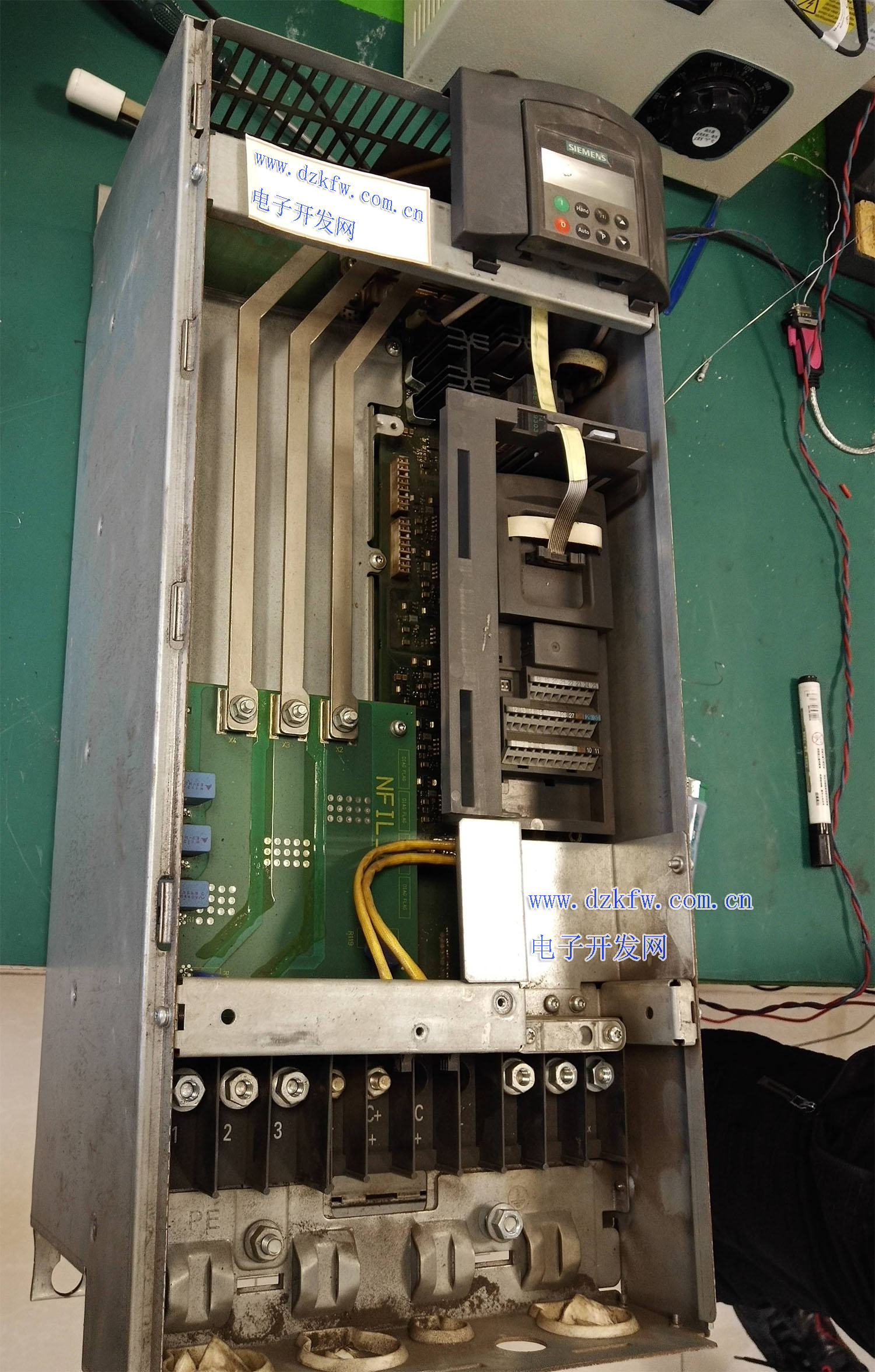

MicroMaster430，简称MM430


西门子变频器MicroMaster430是全新一代标准变频器中的风机和泵类变转矩负载专家。功率范围7.5kW至250kW。它按照专用要求设计，并使用内部功能互联（BiCo）技术，具有高度可靠性和灵活性。控制软件可以实现专用功能：多泵切换、手动/自动切换、旁路功能、断带及缺水检测、节能运行方式等。
主要特征：
380V-480V±10%，三相，交流，7.5kW-250kW；
风机和泵类变转矩负载专用；
牢固的EMC（电磁兼容性）设计；
控制信号的快速响应；
控制功能：
线性v/f控制，并带有增强电机动态响应和控制特性的磁通电流控制（FCC），多点v/f控制；
内置PID控制器；
快速电流限制，防止运行中不应有的跳闸；
数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；
具有15个固定频率，4个跳转频率，可编程；
采用BiCo技术，实现I/O端口自由连接；
集成RS485通讯接口，可选PROFIBUS-DP通讯模块；
灵活的斜坡函数发生器，可选平滑功能；
三组参数切换功能：电机数据切换，命令数据切换；
风机和泵类专用功能：
多泵切换；
旁路功能；
手动/自动切换；
断带及缺水检测 ；
节能方式；
保护功能：
过载能力为140%额定负载电流，持续时间3秒和110%额定负载电流，持续时间60秒;
过电压、欠电压保护；
变频器过温保护；
接地故障保护，短路保护；
I2t电动机过热保护；
PTC Y电机保护。

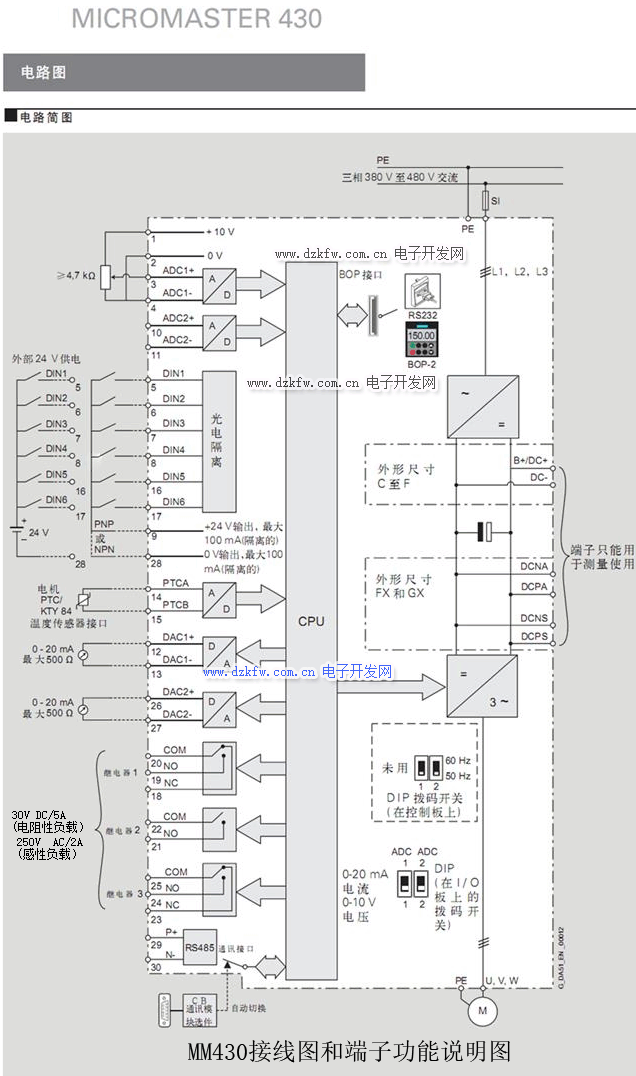

MM430接线图和端子功能说明图：

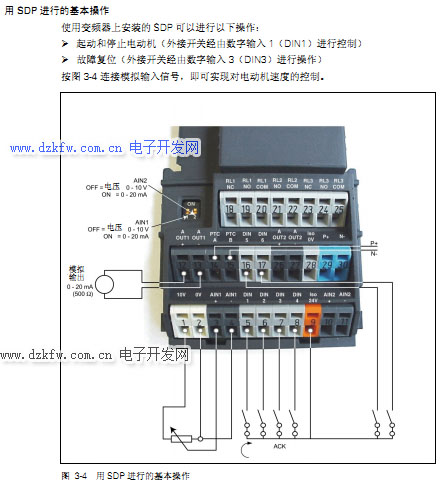

MM430端子说明：

1、2端子为DC10V电源输出，1为+10V、2为0V，如果使用该电源给电位器供电，电位器阻值必须大于4700欧姆

3、4端子为模拟量输入1，3正、4负，可连接电压信号（例如0~10V）或电流信号（0~20mA或4~20mA），通过DIP1开关和参数选择

10、11端子为模拟量输入2，10正、11负，可连接电压信号（例如0~10V）或电流信号（0~20mA或4~20mA），通过DIP2开关和参数选择

5、6、7、8、16、17端子为变频器数字量输入

9、28端子为DC24V电源输出，9为+24V、28为0V，该电源大输出能力为100mA

12、13端子为变频器模拟量输出1，12正、13负，只能输出电流信号（例如0~20mA或4~20mA）

26、27端子为变频器模拟量输出2，26正、27负，只能输出电流信号（例如0~20mA或4~20mA）

18、19、20端子为变频器继电器输出1，该触点支持DC30V/5A或AC250V/2A负载，18和20为常闭触点，19和20为常开触点

21、22端子为变频器继电器输出2，该触点支持DC30V/5A或AC250V/2A负载，21和22为常闭触点

23、24、25端子为变频器继电器输出3，该触点支持DC30V/5A或AC250V/2A负载，23和25为常闭触点，24和25为常开触点

29、30端子为变频器自带的RS485接口支持USS协议，29为P+、30为N-

14、15位电机温度传感器接口
