三菱变频器FR-A800各类型接端子接线图(FR-A800端子接线图、FR-A800接线图、FR-A800外部接线图)

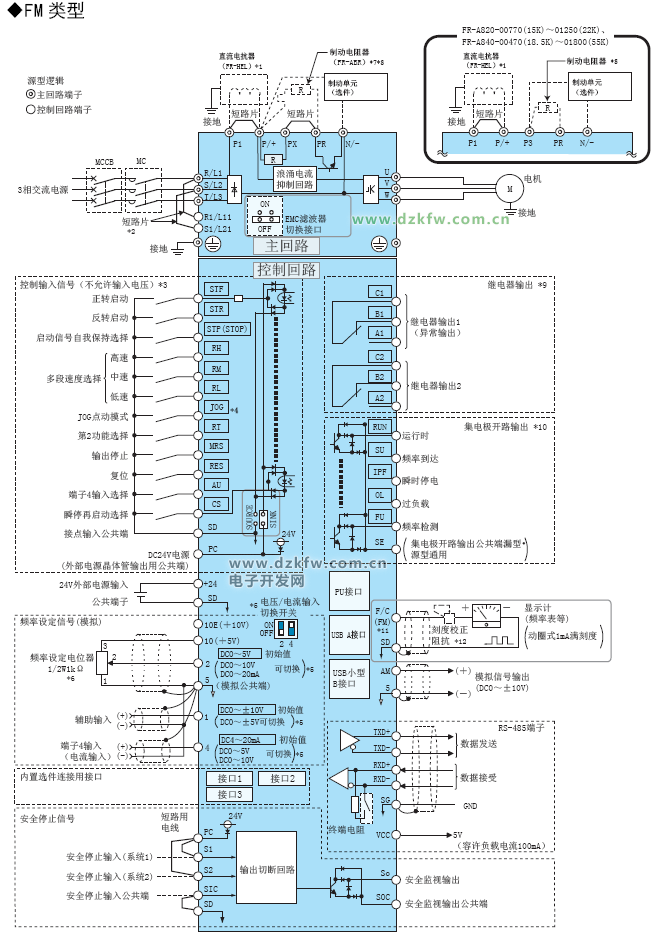

1、三菱变频器FR-A800 FM类型端子接线图


===============================备注说明=================================
*1、FR-A820-03800(75K)及以上、FR-A840-02160(75K)及以上或使用75kW及
    以上的电机时必须连接选件的直流电抗器(FR-HEL)
    FR-A82-03160(55K)及以下、FR-A840-01800(55K)及以下连接直流电抗器
    的情况下，端子P1与P/+间安装有短路片时，请先拆下短路片再安装直流电抗器。
*2、控制回路用另外的电源时，拆下R1/L11、S1/L21短路片。
*3、通过输入端子分配(Pr.178~Pr.189)可变更端子功能。
*4、端子JOG也可作为脉冲列愉入端子使用。
*5、可通过模拟输入规格切(Pr.73、Pr.267)换进行变更。电压输入为(0~5v/0~l0V)时，电流/电压输入
    切换开关设为OFF，电流输入为(4~20mA)时，设为ON。端子10，2也可作为FTC输入端子使用。
*6、频率设定的变更频度高时，建议使用2W1k欧。
*7、要连接制动电阻器时，请拆下端子PR与PX间的短路片(FR-A820-00046 (0.4K)~00490(7.5K)、
   FR-A840-00023(0.4K)~00250(7.5K))。
*8、端子PR配备在FR-A820-00046 (0.4K)~01250(22K)、FR-A840-00023(0.4K)~01800(55K)中。为防止制
    动电阻器过热或烧坏.必须设置热敏继电器。
*9、通过输出端子分配(Pr.195, Pr.196)可变史端子功能。
*10、通过输出端子分配(Pr.190~Pr.194)可变史端子功能。
*11、端子FM,通过Pr.291可以将集电极开路输出转换为脉冲列输出。
*12、通过操作面板进行刻度校正时不需要配置。

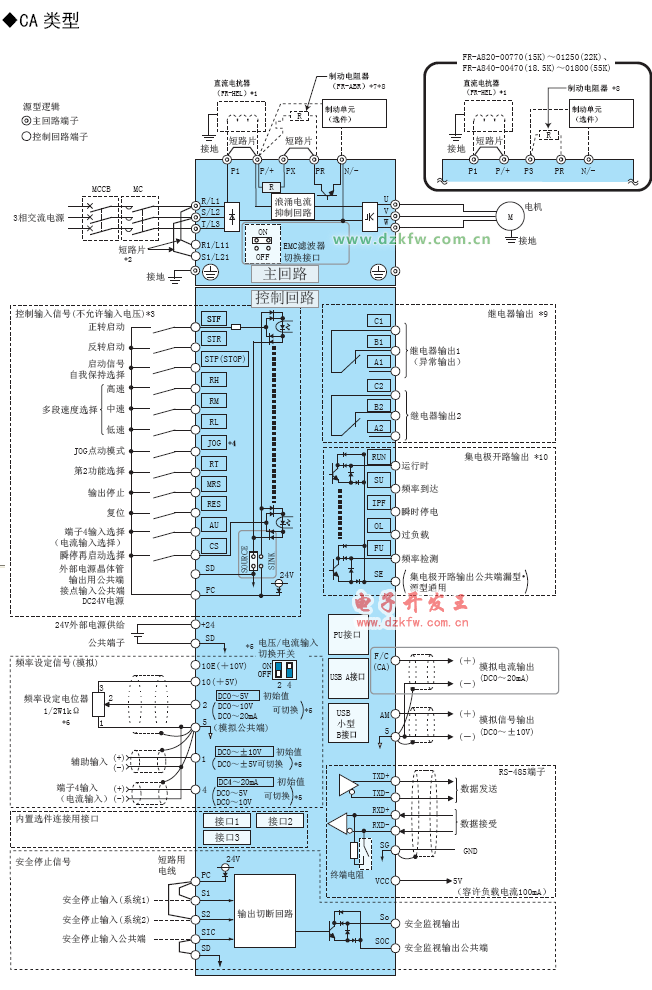

2、三菱变频器FR-A800 CA类型端子接线图

===============================备注说明=================================
*1、FR-A820-03800(75K)及以上、FR-A840-02160(75K)及以上或使用75kW及以上的
    电机时必须连接选件的直流电抗器(FR-HEL)。
    FR-A820-03160(55K)及以下、FR-A840-01800(55K)及以下连接直流电抗器的情况下，
    端了P1与P/+间安装有短路片时，请先拆下短路片再安装直流电抗器。
*2、控制回路用另外的电源时，拆下R1/L11, S1/L21短路片。
*3、通过输入端了分配((Pr.178~Pr.189)可变更端了功能。
*4、端了JOG也可作为脉冲列输入端子使用。JOG/脉冲的选择请参照Pr.291进行。
*5、可通过模拟输入规格切换(Pr.73、Pr.267)进行变更。电压输入为(0~5V/0~l0V)时，
    电流/电压输入切换开关设为OFF，电流输入为(4~20mA)时，设为ON。端了10, 2也可
    作为PTC输入端子使用。(Pr.561)
*6、频率设定的变更频度高时，建议使用2W1k欧。
*7、要连接制动电阻器时，请拆下端了PR与PX间的短路片(FR-A820-00046(0.4K)~00490(7.5K)、
    FR-A840-00023 (0.4K)~00250(7.5K))
*8、端了PR配备在FR-A820-00046 (0.4K)~01250(22K), FR-A840-00023 (0.4K)~01800(55K)中。
    为防止制动电阻器过热或烧坏，必须设置热敏继电器。
*9、通过输出端子分配(Pr.195、Pr.196)可变更端子功能。
*10、通过输出端子分配(Pr.190~ Pr.194)可变更端子功能。
