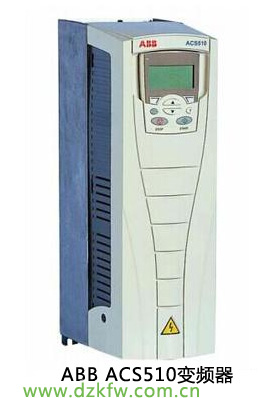

变频恒压供水设备之所以恒压，主要得益于先进的闭环PID控制技术和变频调速技术的发展。变频控制系统在原理和硬件上来说还是比较复杂的，不管是PID控制器还是变频器的接线都非常简单，正规厂家的PID控制器(PLC)和变频器均有对应接线图纸提供。以ABB为例，如果采用的是外部PID控制器或PLC控制，均采用的是ABB的标准宏控制，我们查阅ABBACS510说明书找到对应控制宏即可看到接线图，如图1：

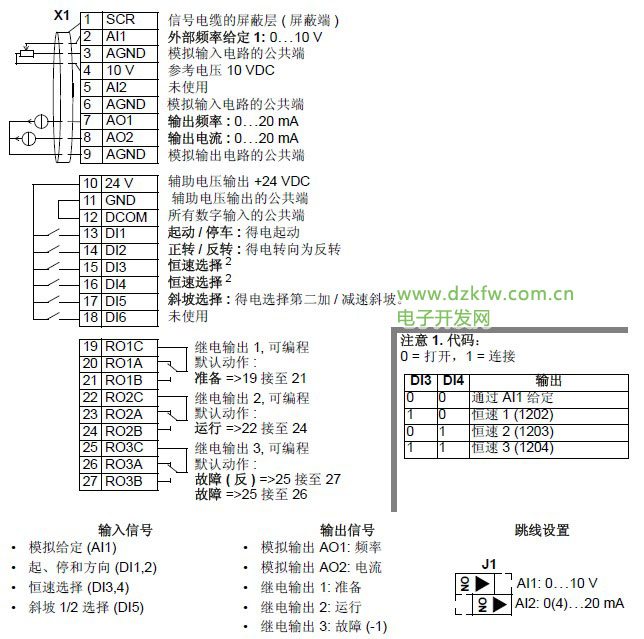

图1，ABB变频器恒压供水模式标准宏接线图。

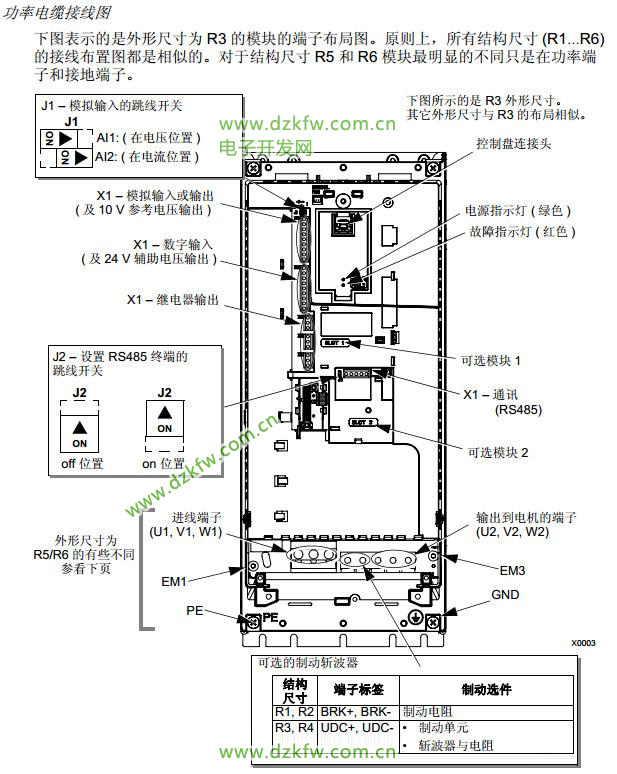

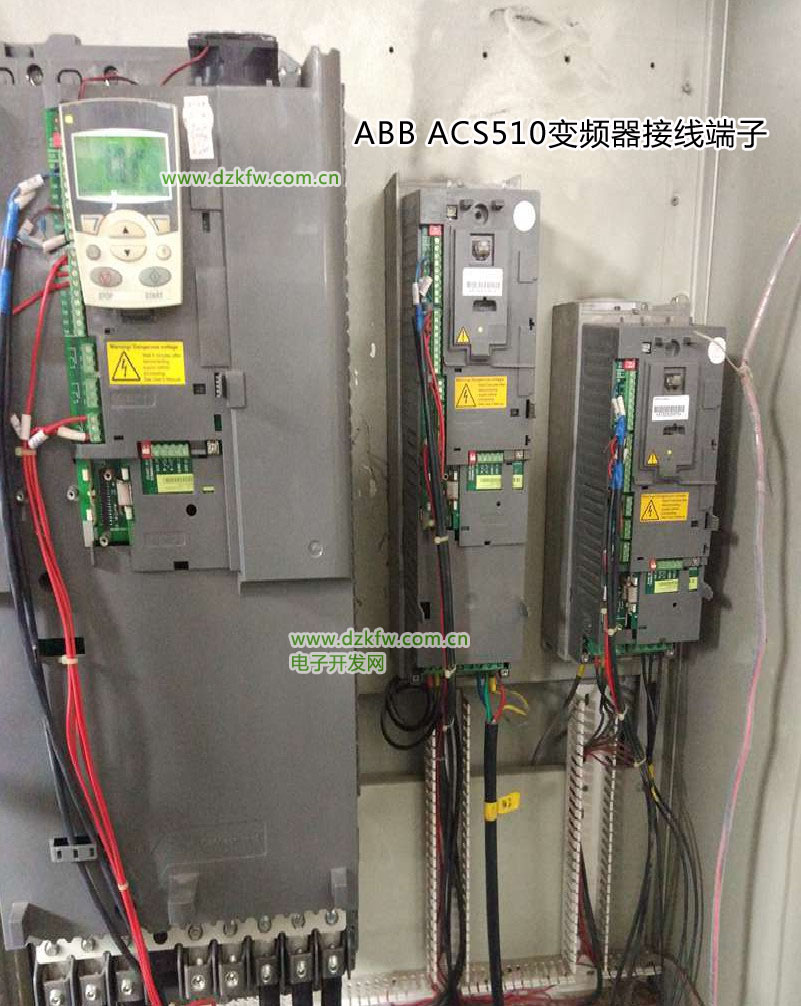

图中13-18接线方法要根据PID控制器(恒压供水控制器)或者PLC输出来决定是常开/常闭或者不接，因此恒压供水即使采用的是同一个品牌同一个型号的变频器，接线方法也会略不一样。

恒压供水控制系统也会采用ABB ACS510变频器的内部宏来控制，控制单台泵的统称采用ABB的PID宏，2-3台泵的采用SPFC宏来控制，对应接线图如图2和图3：

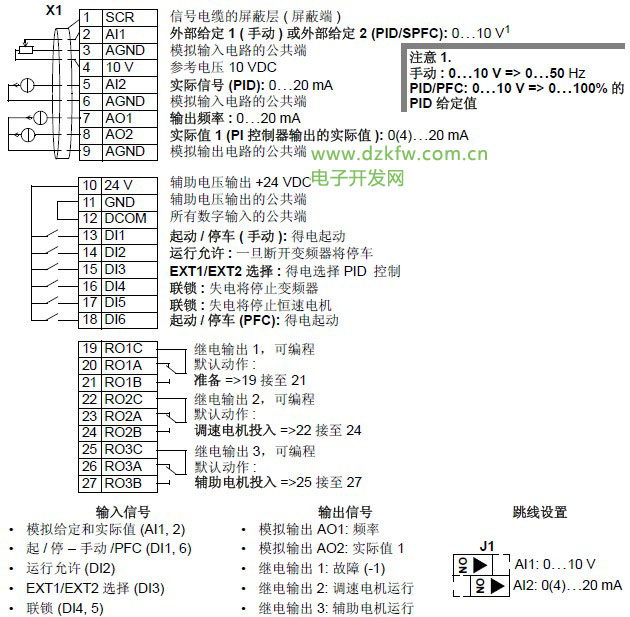

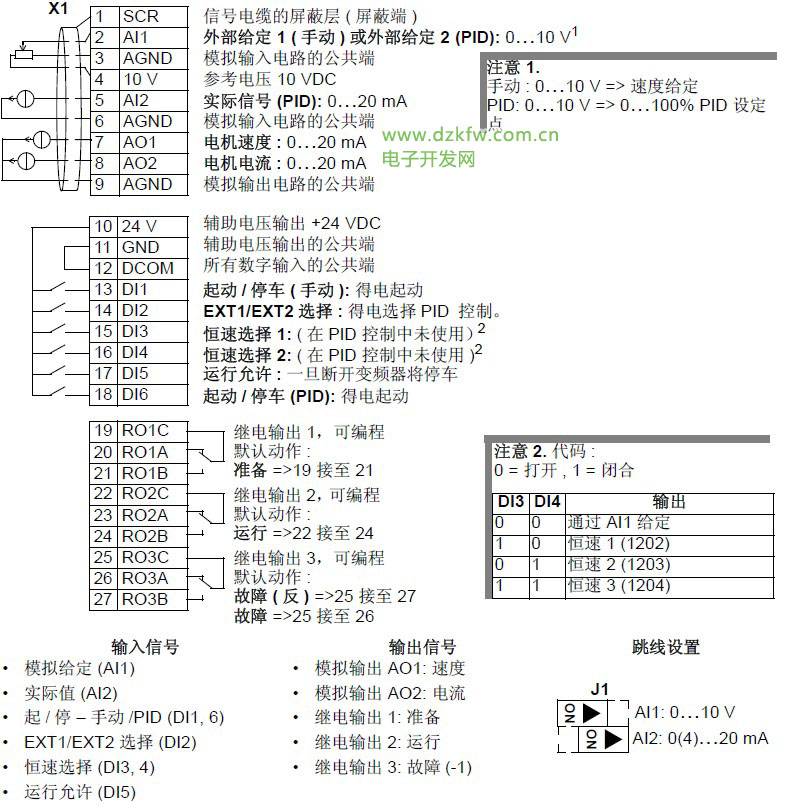

图2、图3，ABB变频器恒压供水模式PID和SPFC宏接线图。
