DELTA台达VFD-EL变频器接线图和接线说明

作者:佚名    文章来源:本站原创    点击数:11727    更新时间:2022-06-05
台达VFD—EL系列变频器属于台达推出的多功能迷你型变频器,EL系列采高效率散热设计,可并排安装,搭配铝轨安装,更节省空间,内置市场应用最广泛的功能,提供业界更多应用的选择,在小型水泵、鼓风机、食品包装、印刷机械、药机等行业优势明显。

在台达VFD-EL变频器安装调试过程中,根据台达VFD-EL变频器不同的型号,接线方式也略有不同,详细如下:

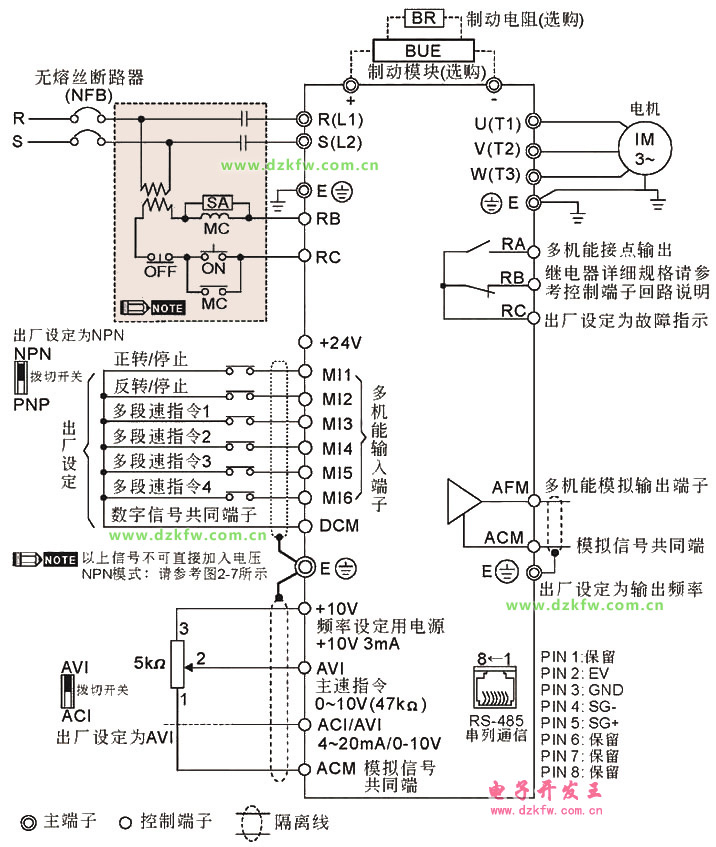

一、VFD002EL11A/21A,VFD004EL11A/21A, VFD007EL21A, VFD007EL11A, VFD015EL21A,VFD022EL21A,
DELTA台达VFD-EL变频器接线图和接线说明

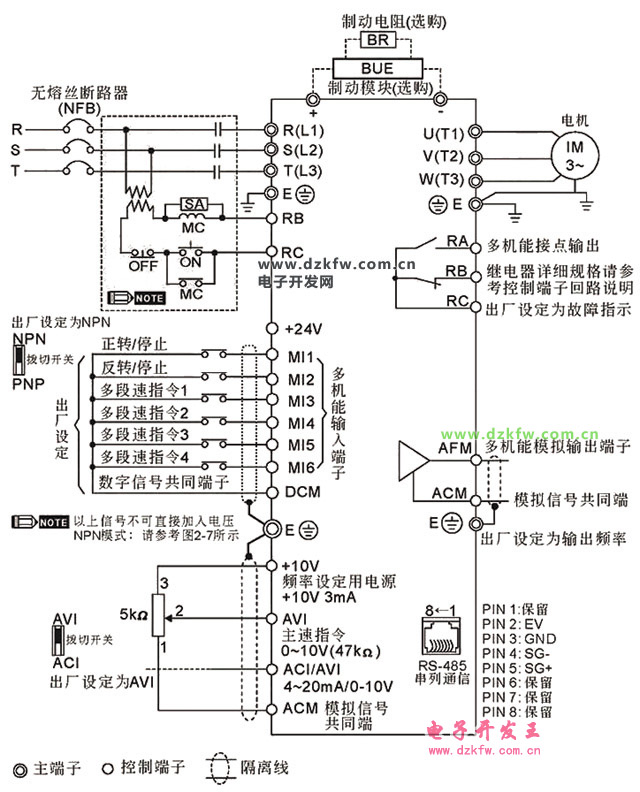

二、VFD002EL23A, VFD004EL23A/43A, VFD007EL23A/43A, VFD015EL23A/43A,VFD022EL23A/43A, VFD037EL23A/43A,VFD004E23P/43P,VFD007E23P/43P, VFD015E23P/43P
DELTA台达VFD-EL变频器接线图和接线说明

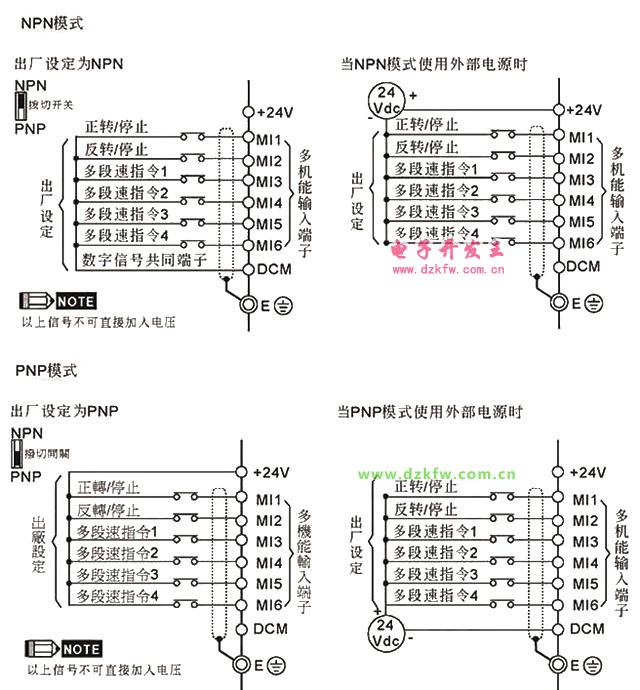

三、NPN 模式与PNP 模式
DELTA台达VFD-EL变频器接线图和接线说明



四、台达VFD-EL变频器接线说明:
l  主回路配线与控制回路的配线必需隔离,以防止发生误操作。
l  控制配线请尽量使用隔离线,端子前的隔离网剥除段请勿露出。
l  电源配线请使用隔离线或线管,并将隔离层或线管两端接地。
l  通常控制线都没有较好的绝缘。如果因某种原因导致绝缘体破损,则有可能因高压进入控制电路(控制板),造成电路损毁或设备事故及人员危险。
l  交流马达驱动器、马达和配线等会造成噪声干扰。注意周围的传感器(sensor)
和设备是否有误动作以防止事故发生。
l  交流马达驱动器输出端子按正确相序连接至3相马达。如马达旋转方向不对,则
可交换U、V、W中任意两相的接线。
l  交流马达驱动器和马达之间配线很长时,由于线间分布电容产生较大的高频电
流,可能造成交流马达驱动器过电流跳机。另外,漏电流增加时,电流值的精度
会相对的变差。因此,对≤3.7kW交流马达驱动器至马达的配线长度应约小于
20m。更大容量约小于50m为好;如配线很长时,则要连接输出侧交流电抗器。
l  交流马达驱动器接地线不可与电焊机、大马力马达等大电流负载共同接地,而必
须分别接地。
l  接地端子E 以第三种接地方式接地,460V 机种以特种接地方式接地。
l  VFD-EL 交流马达驱动器内部并无安装制动电阻,在负载惯性大或频繁启动/停止
的使用场合时,可选购加装制动电阻。
l  为了安全和减少噪声,230V 系列采用第三种接地(E ),460V 系列采用特种
接地(E )。
l  多台的变频器被安装在一起时,所有变频器必须直接连接到共同接地端。
