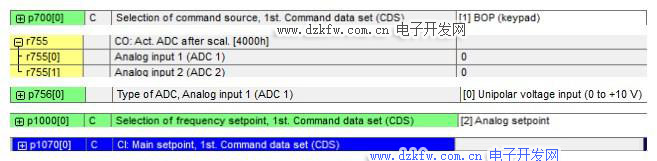

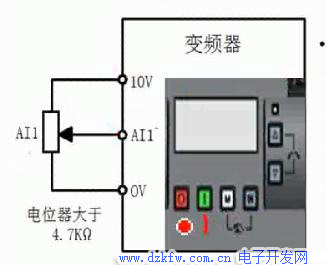

1、面板启停，AI1模拟量输入端给定频率。

参数设置： P0700(0)=1；面板启停

P1000(0)=2；模拟量输入端给定频率

P1070(0)=755.0；主设定品来源选定AI1给定。

P0756(0)=0；AI1 0~10V电压输入

这里需要注意的是有的变频器的电流/电压模拟量输入由硬件开关和软件参数一同设定，并且要求保持一致。

2、端子启停，AI2模拟量输入端给定频率

参数设置： P0700(0)=2；端子启停。

P1000(0)=7；AI2模拟量输入端给定频率。

P0756(0)=0；AI2端选定0~10V电压输入。

P701(0)=1；正转启停ON/OFF1。

P702(0)=2；反转启停ON/OFF1。

要注意的是：正转运行时，停止到0后，再接通反转开关，才能反转运行，这里正反转启停信号是发一个脉冲信号，当正转时，按下反转按钮是不起作用的。

当然也可以通过将P1000(0)=2；模拟量输入；P1070(0)=755.1；AI2频率给定。

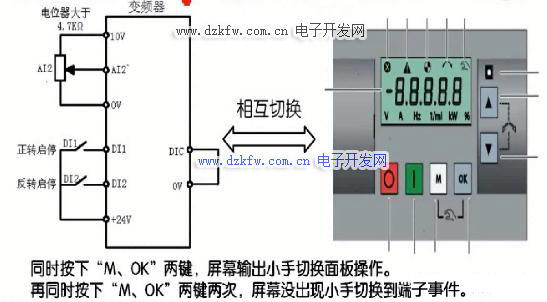

3、端子启停，AI2(AI1)端输入频率与面板启停，面板调速一同切换功能。

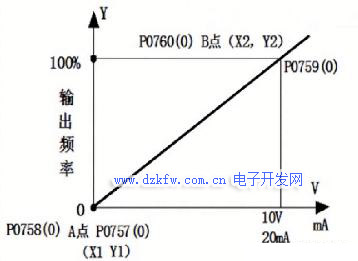

4、模拟量标定出厂值说明。

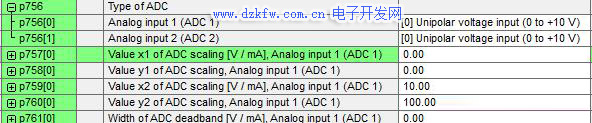

从上图可以清晰看到：P0756(0)=0,1；AI1端0~10V电压输入

P0757(0)=0；AI1端0V

P0758(0)=0；AI1端对应频率0Hz

P0759(0)=10；AI1端10V

P0760(0)=100%；AI1端对应频100%（100%对应的P2000的参数）

P2000(0)=50Hz；基准频率50Hz

P0761(0)=0；死区宽度为0V

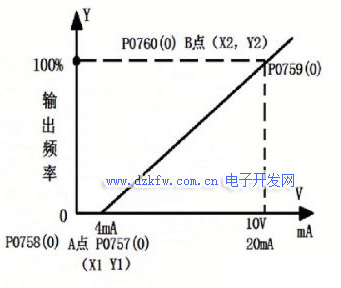

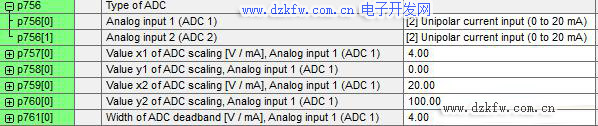

当AI1输入端采用4~20mA输入时，从上图可以看出：

P0756(0)=2,3；AI端0~20mA电流输入。

P0757(0)=4；AI1端4mA

P0758(0)=0；AI1端对应频率0%

P0759(0)=20；AI1端20mA

P0760(0)=100%；AI1端对应频100%（100%对应的P2000的参数）

P0761(0)=4；死区宽度为4mA

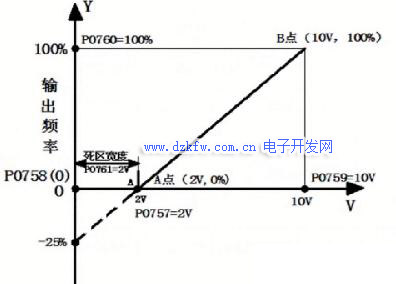

上面都用到P0761(0)这个参数（死区宽度）,下面举个例子来说明

假设AI1的电压输入为2~10V，对应输出频率为0~50Hz。我们按如上设置参数，

参见上图；若设置P0761(0)=2时，即设置死区宽度为2V，那么AI1端输入0~2V之间，输出频率都是0Hz。

若设置P0761(0)=0时，即设置死区宽度为0V，那么AI1端输入0~2V之间，输出频率为负值，即电机反转。

电气知识和经验是用来分享的，后续我还会更新西门子变频器的参数设置，希望通过本文的介绍能对你的工作和学习有帮助。想学习的可以关注我。

欢迎大家关注、点赞、评论及转发。欢迎大家提问题一起探讨。
