SG3525引脚功能及特点简介,管脚图中文资料

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-22

SG3525引脚功能介绍

SG3525 是一种性能优良、功能齐全和通用性强的单片集成PWM控制芯片,它简单可靠及使用方便灵活,输出驱动为推拉输出形式,增加了驱动能力;内部含有欠压锁定电路、软启动控制电路、PWM锁存器,有过流保护功能,频率可调,同时能限制最大占空比。

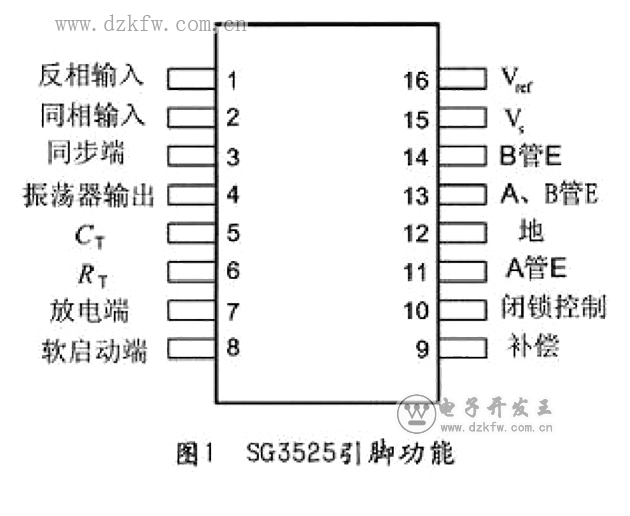

SG3525管脚图,引脚功能图

SG3525引脚功能及内部结构图
1.Inv.input(引脚1):误差放大器反向输入端。在闭环系统中,该引脚接反馈信号。在开环系统中,该端与补偿信号输入端(引脚9)相连,可构成跟随器。

2.Noninv.input(引脚2):误差放大器同向输入端。在闭环系统和开环系统中,该端接给定信号。根据需要,在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3):振荡器外接同步信号输入端。该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4):振荡器输出端。

5.CT(引脚5):振荡器定时电容接入端。

6.RT(引脚6):振荡器定时电阻接入端。

7.Discharge(引脚7):振荡器放电端。该端与引脚5之间外接一只放电电阻,构成放电回路。

8.Soft-Start(引脚8):软启动电容接入端。该端通常接一只5的软启动电容。

9.CompensaTIon(引脚9):PWM比较器补偿信号输入端。在该端与引脚2之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10):外部关断信号输入端。该端接高电平时控制器输出被禁止。该端可与保护电路相连,以实现故障保护。

11.OutputA(引脚11):输出端A。引脚11和引脚14是两路互补输出端。

12.Ground(引脚12):信号地。

13.Vc(引脚13):输出级偏置电压接入端。

14.OutputB(引脚14):输出端B。引脚14和引脚11是两路互补输出端。

15.Vcc(引脚15):偏置电源接入端。

16.Vref(引脚16):基准电源输出端。该端可输出一温度稳定性极好的基准电压。

特点如下:
(1)工作电压范围宽:8—35V。(2)5.1(11.0%)V微调基准电源。(3)振荡器工作频率范围宽:100Hz¬—400KHz.(4)具有振荡器外部同步功能。(5)死区时间可调。(6)内置软启动电路。(7)具有输入欠电压锁定功能。(8)具有PWM琐存功能,禁止多脉冲。(9)逐个脉冲关断。(10)双路输出(灌电流/拉电流):mA(峰值)。
