CD4011中文资料(功能,真值表,引脚图及电气参数)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-10-28

CD4011中文资料(功能,真值表,引脚图及电气参数)

CD4011功能及真值表:

四2输入与非门CMOS芯片

逻辑表达式:Y = A.B

真值表

A=Y.B

X

Y

Q

动作

0

0

?

禁止

0

1

1

设定

1

0

0

重置

1

1

不变



(1)当X=0、Y=0时,将使两个NAND门之输出均为1,违反触发器之功用,故禁止使用。如真值表第一列。
(2)当X=0、Y=1时,由于X=1导致NAND-A的输出为”1”,使得NAND-B的两个输入均为”1”,因此NAND-B的输出为”0”,如真值表第二列。
(3)当X=1、Y=0时,由于Y=0导致NAND-B的输出为”1”,使得NAND-1的两个输入均为””1,因此NAND-A的输出为”0”,如真值表第三列。
(4)当X=1、Y=1时,因为一个””1不影响NAND门的输出,所以两个NAND门的输出均不改变状态,如真值表第四列。



CD4011引脚图及引脚功能:

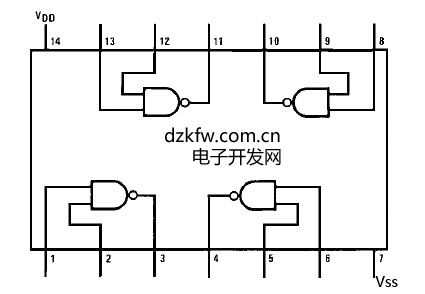

          图1 CD4011引脚图


管脚功能:
1A 数据输入端
2A 数据输入端
3A 数据输入端
4A 数据输入端
1B 数据输入端
2B 数据输入端
3B 数据输入端
4B 数据输入端
VDD 电源正
VSS 地
1Y 数据输出端
2Y 数据输出端
3Y 数据输出端
4Y 数据输出端

CD4011内部结构框图:



               图2 CD4011内部逻辑结构图

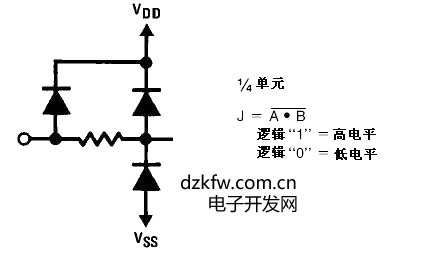

                 图3 CD4011内部保护网络



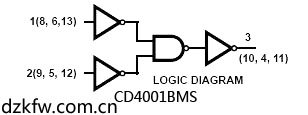

                   图4 CD4011逻辑图






CD4011电气特性:
VDD电压范围:-0.5V to 18V
 功耗:双列普通封装 700mW
小型封装 500mW
工作温度范围:
CD4011BM -55℃ - +125℃
CD4011BC -40℃ - +85℃


Symbol 符号

Parameter 参数

Conditions 测试条件

典型

最大

单位

tPHL

Propagation Delay Time, High-to-Low Level 传播延迟时间,从高到低

VDD - 5V
VDD - 10V
VDD - 15V

120 50 35

250 100 70

ns

tPLH

Propagation Delay Time, Low-to-High Level 传播延迟时间,从低到高

VDD - 5V
VDD - 10V
VDD - 15V

110 50 35

250 100 70

ns

tTHL,tTLH

Transition Time 过渡期

VDD - 5V
VDD - 10V
VDD - 15V

90 50 40

200 100 80

ns

CIN

Average Input Capacitance 平均输入电容

Any Input

5

7.5

pF

CPD

Power Dissipation Capacity 功耗电容

Any Gate

14



pF

CD4011参数表





Symbol符号

Parameter 参数

Conditions 测试条件

-55

+25

+125

单位

最小

最大

最小

典型

最大

最小

最大



IDD

Quiescent Device Current 静态电流

VDD=5V,VIN=VDD or VSS VDD=10V,VIN=VDD or VSS VDD=15V,VIN=VDD or VSS



0.25 0.50 1.0



0.004 0.005 0.006

0.25 0.50 1.0



7.5 15 30

μA

VOL

Low Level Output Voltage 输出低电平电压

VDD = 5V
VDD = 10V
VDD = 15V

l

IOl<1μA



0.05 0.05 0.05



0.05 0.05 0.05



0.05 0.05 0.05

V

VOH

High Level Output Voltage 输出高电平电压

VDD = 5V
VDD = 10V
VDD = 15V

lIOl<1μA

4.95 9.95 14.95



4.95 9.95 14.95

5
10
15




4.95 9.95 14.95



V

VIL

Low Level Input Voltage 输入低电平电压

VDD = 5V, VO = 4.5V
VDD = 10V, VO = 9.0V
VDD =15V, VO = 13.5V



1.5 3.0 4.0



2
4
6


1.5 3.0 4.0



1.5 3.0 4.0

V

VIH

High Level Input Voltage 输入高电平电压

VDD = 5V, VO = 0.5V
VDD = 10V, VO = 1.0V
VDD = 15V, VO = 1.5V

3.5

 7.0 11.0



3.5

7.0 11.0

3
6
9



3.5

7.0

 11.0



V

IOL

Low Level Output Current 输出低电平电流

VDD = 5V, VO = 0.4V
VDD = 10V,VO = 0.5V
VDD = 15V,VO = 1.5V

0.64



0.51

0.88



0.36



mA

1.6



1.3

2.25



0.9

4.2



3.4

8.8



2.4

IOH

High Level Output Current 输出高电平电流

VDD = 5V, VO = 4.6V
VDD = 10V, VO =9.5V
VDD= 15V, VO =13.5V

-0.64



-0.51

-0.88



-0.36



mA

-1.6



-1.3

-2.25



-0.9

-4.2



-3.4

-8.8



-2.4

IIN

Input Current 输入电流

VDD = 15V, VIN = 0V
VDD = 15V, VIN = 15V



-0.10



-10-5

-0.10



-1.0

μA



0.10



10-5

0.10



1.0
