PC817应用电路引脚图 中文资料

作者:佚名    文章来源:本站原创    点击数:7993    更新时间:2018-04-19

pc817是常用的线性光藕,在各种要求比较精密的功能电路中常常被当作耦合器件,具有上下级电路完全隔离的作用,相互不产生影响。


  光耦pc817引脚图和内部电路图

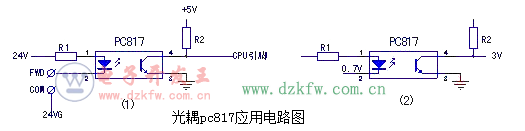

光耦PC817应用电路图



当输入端加电信号时,发光器发出光线,照射在受光器上,受光器接受光线后导通,产生光电流从输出端输出,从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号(开关信号),不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件,能够传输连续变化的模拟电压或电流信号,这样随着输入信号的强弱变化会产生相应的光信号,从而使光敏晶体管的导通程度也不同,输出的电压或电流也随之不同。



pc817的参数说明:

PC817的参数说明

最大绝地值:

PC817参数,最大绝对值

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

PC817参数:光电特性

PC817集电极发射极电压V 与发光二极管正向电流If关系

PC817集电极发射极电压V 与发光二极管正向电流If关系
