74ls373引脚图及功能

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-10-27

74ls373工作原理简述:

(1).1脚是输出使能(OE),是低电平有效,当1脚是高电平时,不管输入3、4、7、8、13、14、17、18如何,也不管11脚(锁存控制端,G)如何,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈现高阻状态(或者叫浮空状态);

(2).当1脚是低电平时,只要11脚(锁存控制端,G)上出现一个下降沿,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈现输入脚3、4、7、8、13、14、17、18的状态.

    锁存端LE 由高变低时,输出端8 位信息被锁存,直到LE 端再次有效。 当三态门使能信号OE为低电平时,三态门导通,允许Q0~Q7输出,OE为高电平时,输出悬空。

74LS373结构原理图

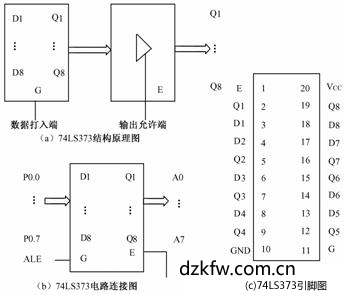

单片机系统中常用的地址锁存器芯片74LS373以及coms的74hc373。是带三态缓冲输出的8D触发器,其引脚图与结构原理图、电路连接图如下:

74ls373引脚图

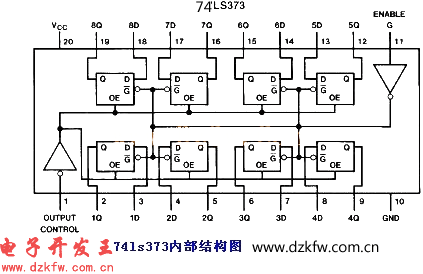

74LS373引脚图,内部结构原理图电路连接图

E
G
功  能
0
0
直通Qi = Di
0
1
保持(Qi保持不变)
1
X
输出高阻
                        74LS373功能表
E G D Q
L H H H
L H L L
L L X Q
上表是74LS373的真值表,表中:
       L——低电平;
       H——高电平;
       X——不定态;
       Q0——建立稳态前Q的电平;
      G——输入端,与8031ALE连高电平:畅通无阻低电平:关门锁存。图中OE——使能端,接地。
      当G=“1”时,74LS373输出端1Q—8Q与输入端1D—8D相同;
      当G为下降沿时,将输入数据锁存。
Tags:74ls373引脚图,74373
